ＴＳ-820のVFOの回路基板への接続レベル調整の前にＤＤＳのLPFを基板にしました。基板に組んだら微調整がいると思っていましたが、ほぼ、同じ特性を示してくれました。

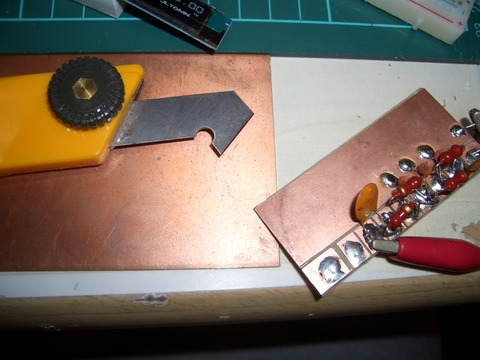

基板は、OLFA のＰ・CUTTER 800で銅面をケガいてランドとしています。超即席基板です。このランド作成はＬＰＦには丁度いい感じです。基板取り付け用の穴をあけるのを忘れましたが、後からで問題なしとします。

CIMG8227

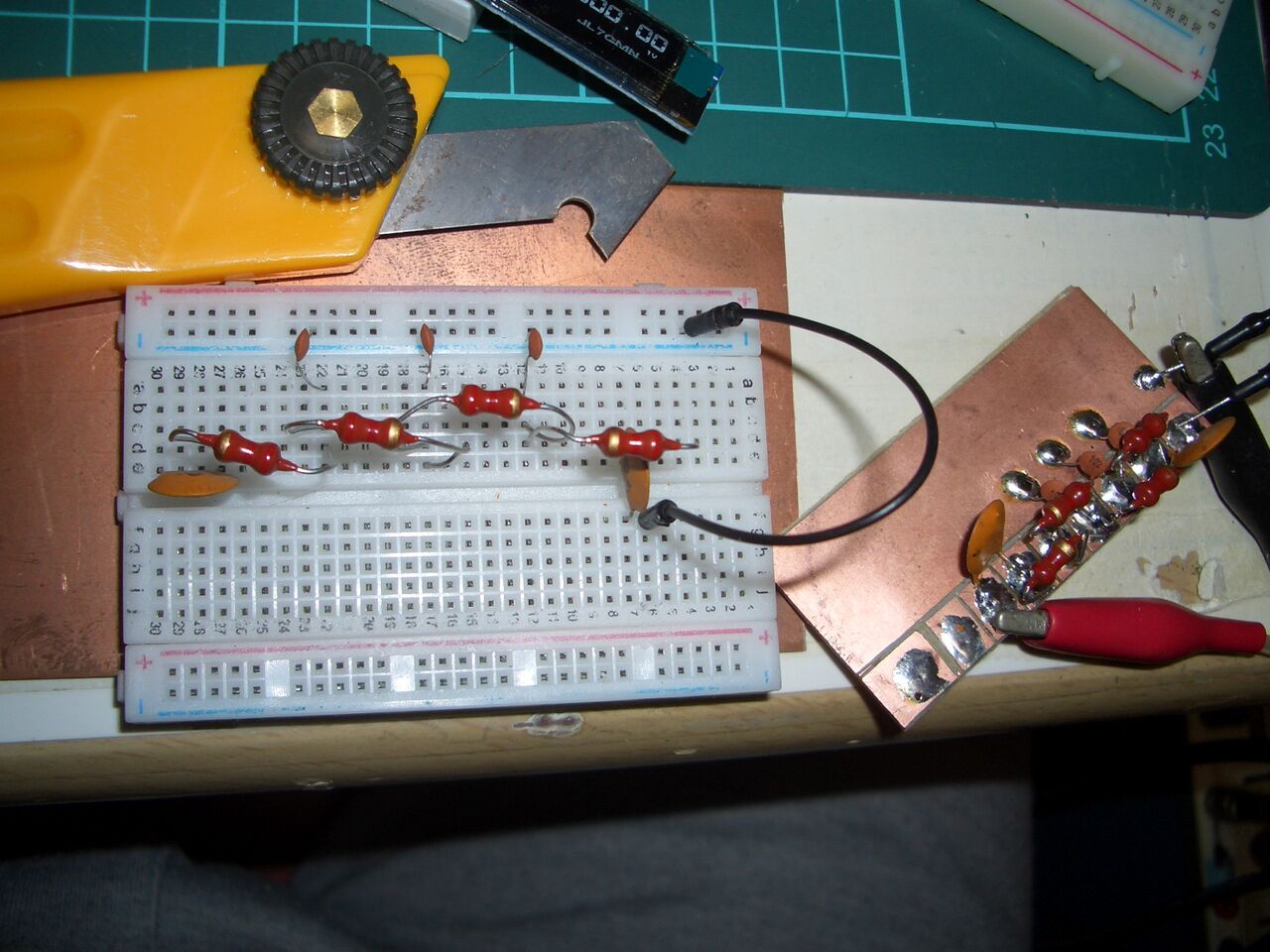

実験回路基板と作製した基板

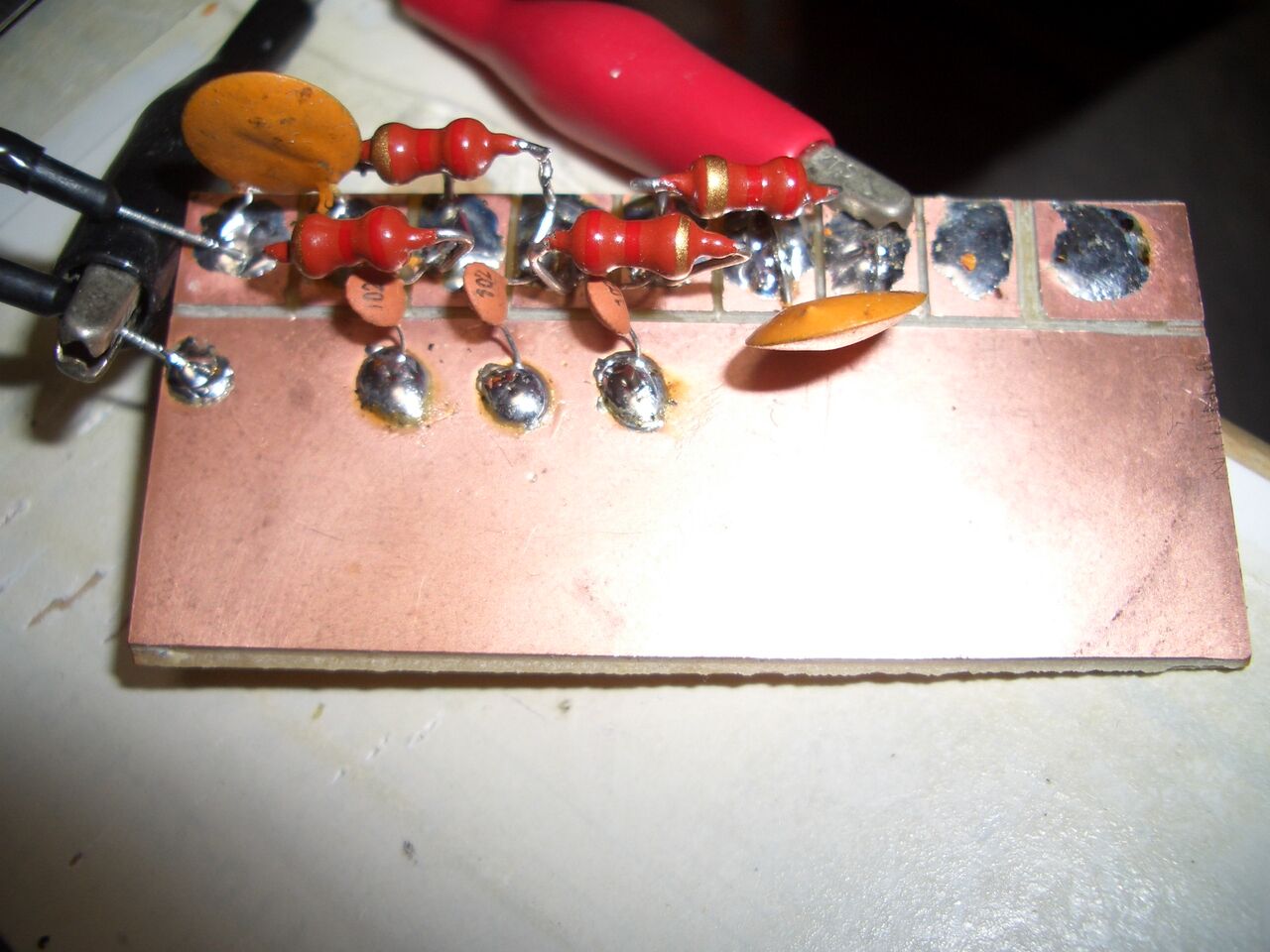

CIMG8231

インダクタ間の間隔が少し近くなってしまいました。広域のスプリアス特性に若干影響が......!

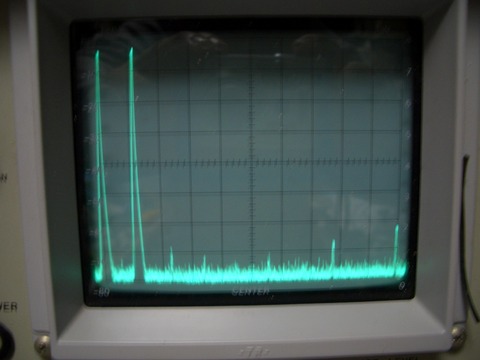

CIMG8225

2倍の高調波は７０ｄＢ近く取れていますが、５０ＭＨｚの高調波が若干５０数ｄＢは取れてますが実験ボードのときより増えています。パーツ間の間隔が近くなったせいかと思います。特に５ＭＨｚから５．５ＭＨｚのVFOなので
高いほうのレベルは影響はないとみています。
5MHZ／DIV
CIMG8226

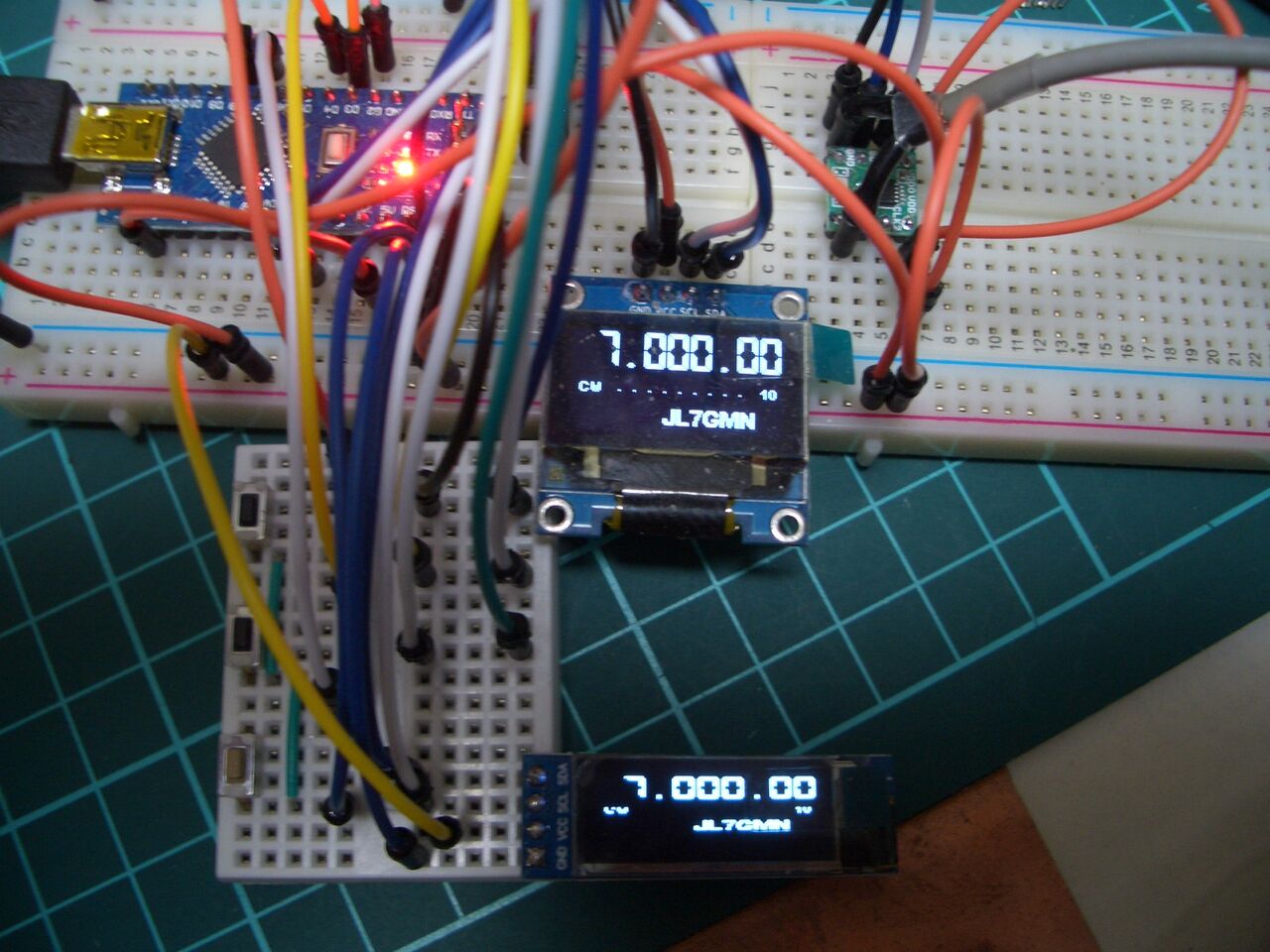

今までは、通常の液晶ディスプレーでしたが、有機ディスプレーに変えて実験しています。こちらのほうが小型なので、ＶＦＯに組みやすいと思います。
CIMG8230

つづく　？
