ガママッチ釣竿ダイポールもほぼ完成していますが、昨日は雨で、アンテナ保護塗料を塗れなかったので、バランを準備することにしました。準備といっても、今回は、手抜きで、以前使っていたものの再利用です。一応動作上問題ないかを確認しました。50Ω １：１のバランです。
1.8MHz,3.5MHzでのSWRを確認しました。

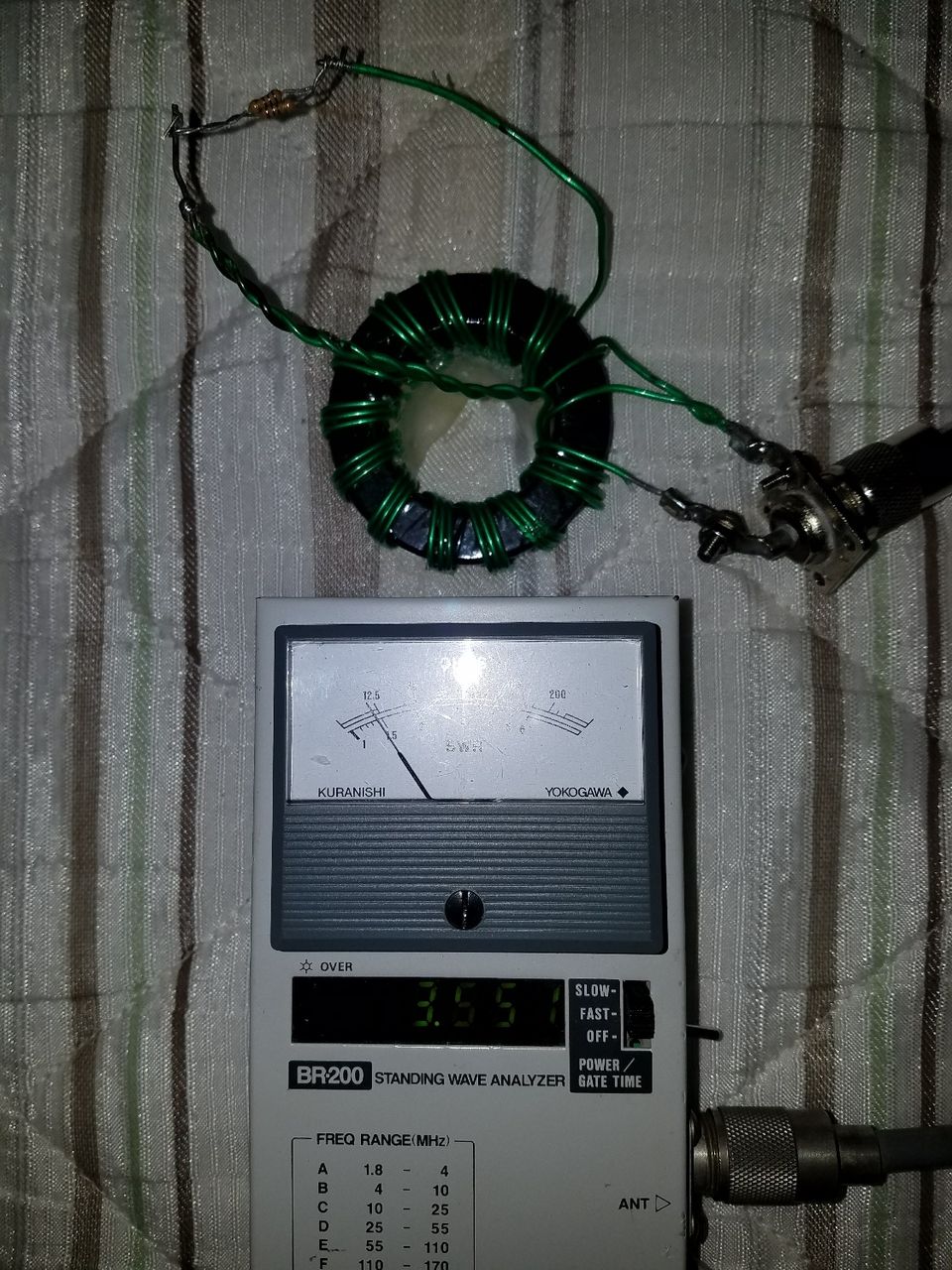

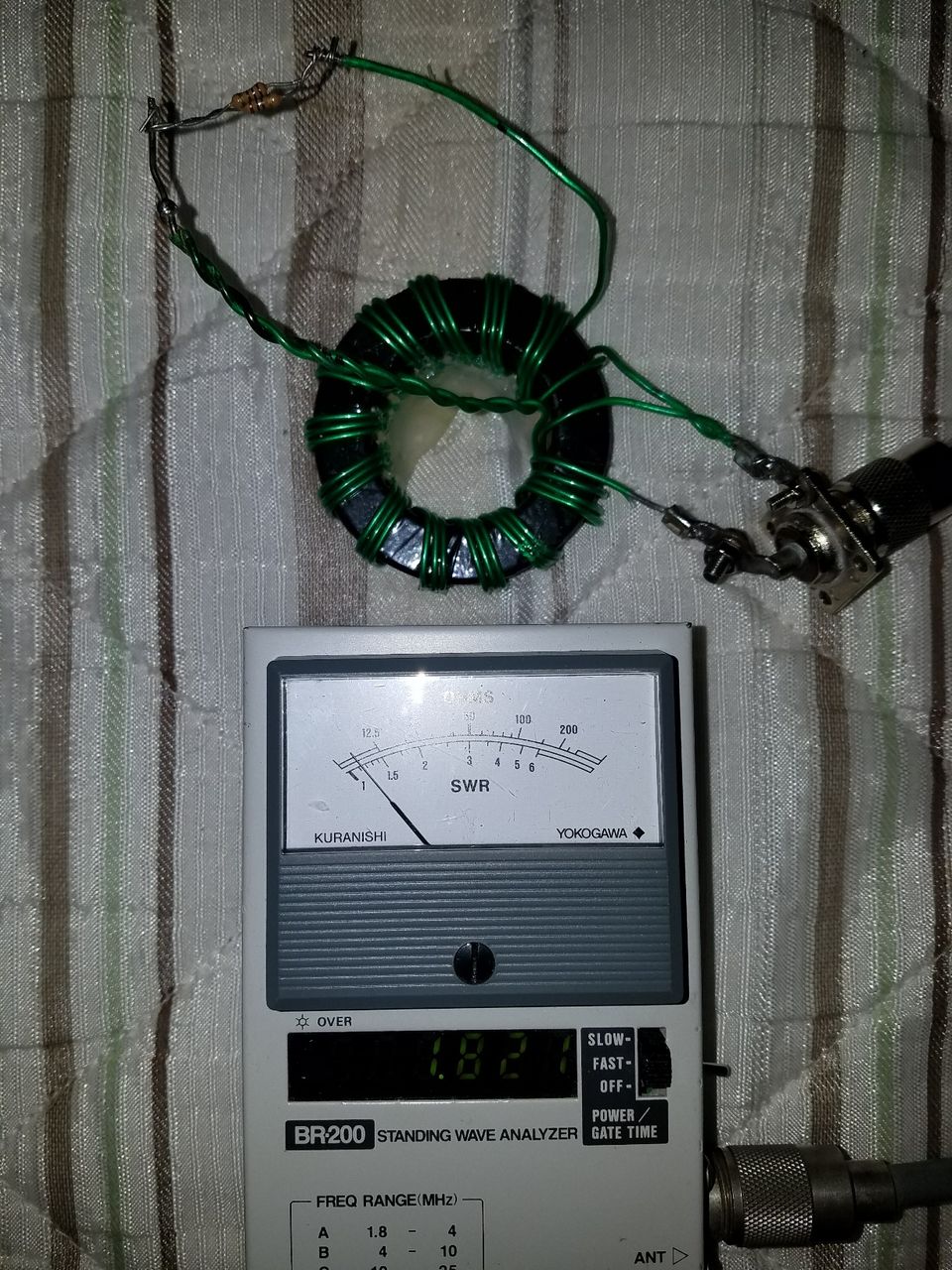

1.821MHz SWR ≒ 1.15 3.551MHz SWR ≒ 1.4
トロイダル単体では、少し3.5MHz以上でSWRが高くなっていますが、入力端にコンデンサを入れてほぼ1.8MHzから7MHzを SWR≒1.1で収まるようにします。バリコンで確認しました。数百PFのコンデンサになりそうです。あとでバリコンの合わせこんだ値を容量計で計測し固定の耐圧コンデンサで取り付けします。とりあえずは問題ないということで、ケース入れをしました。ケースも流用です。（以前制作した3.5MHz3.8MHzの切り替えリレーとバランです。）切り替え電源コード用の穴が２つ空いていますが、ホットボンドまたは、防水用のパテなどで後でふさぎます。しかしながら、使おうと思ったら、ホットボンドのヒーターが壊れました。新しいのを買わなければならなくなりました。穴ふさぎはホットボンドコテの購入後になります。

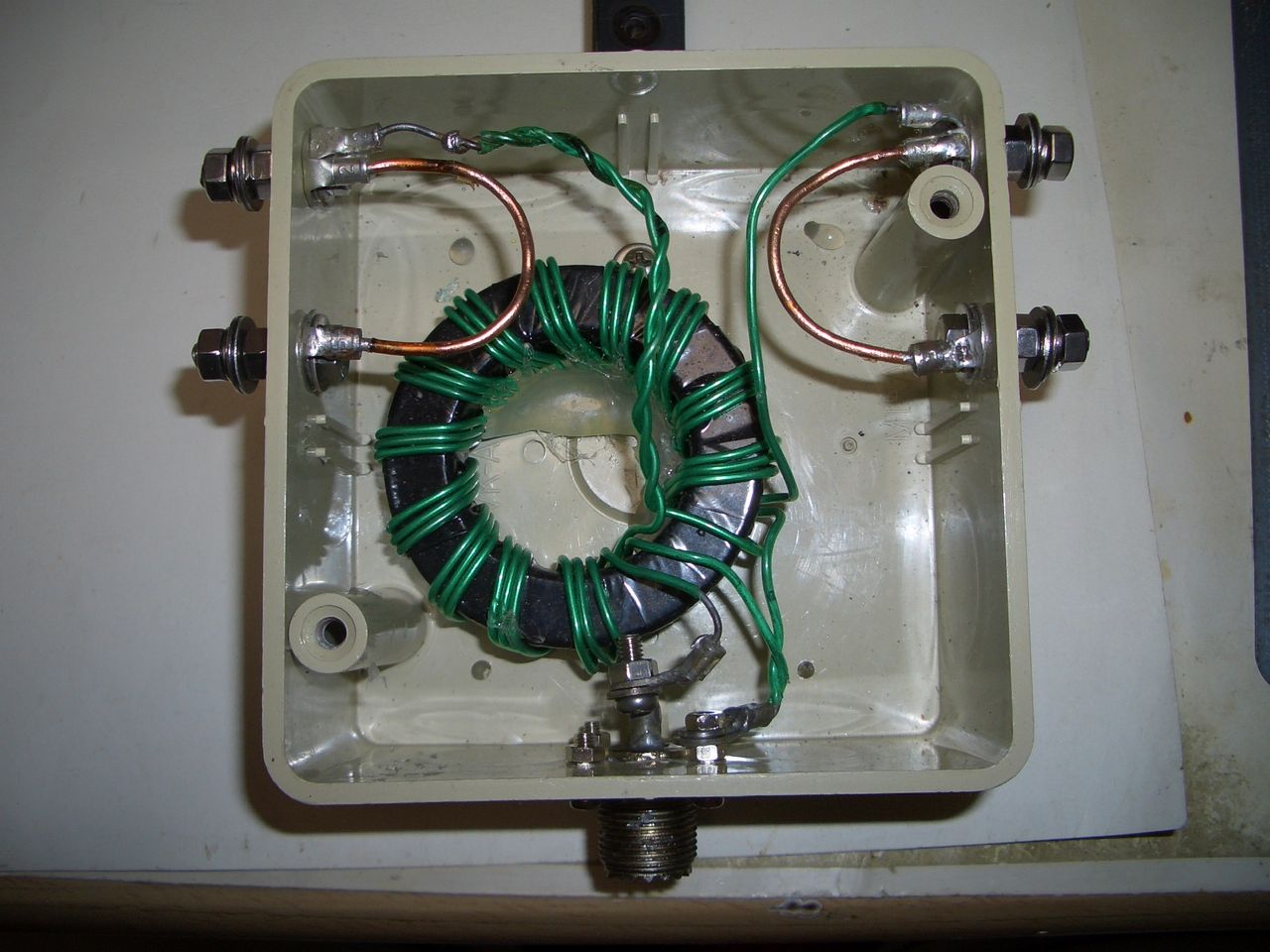

以前の2バンド切り替えの端子のアンテナ接続端子をパラレルに接続しています。単に穴ふさぎなんですが、他のバンドをスタガー的に追加も可能です。

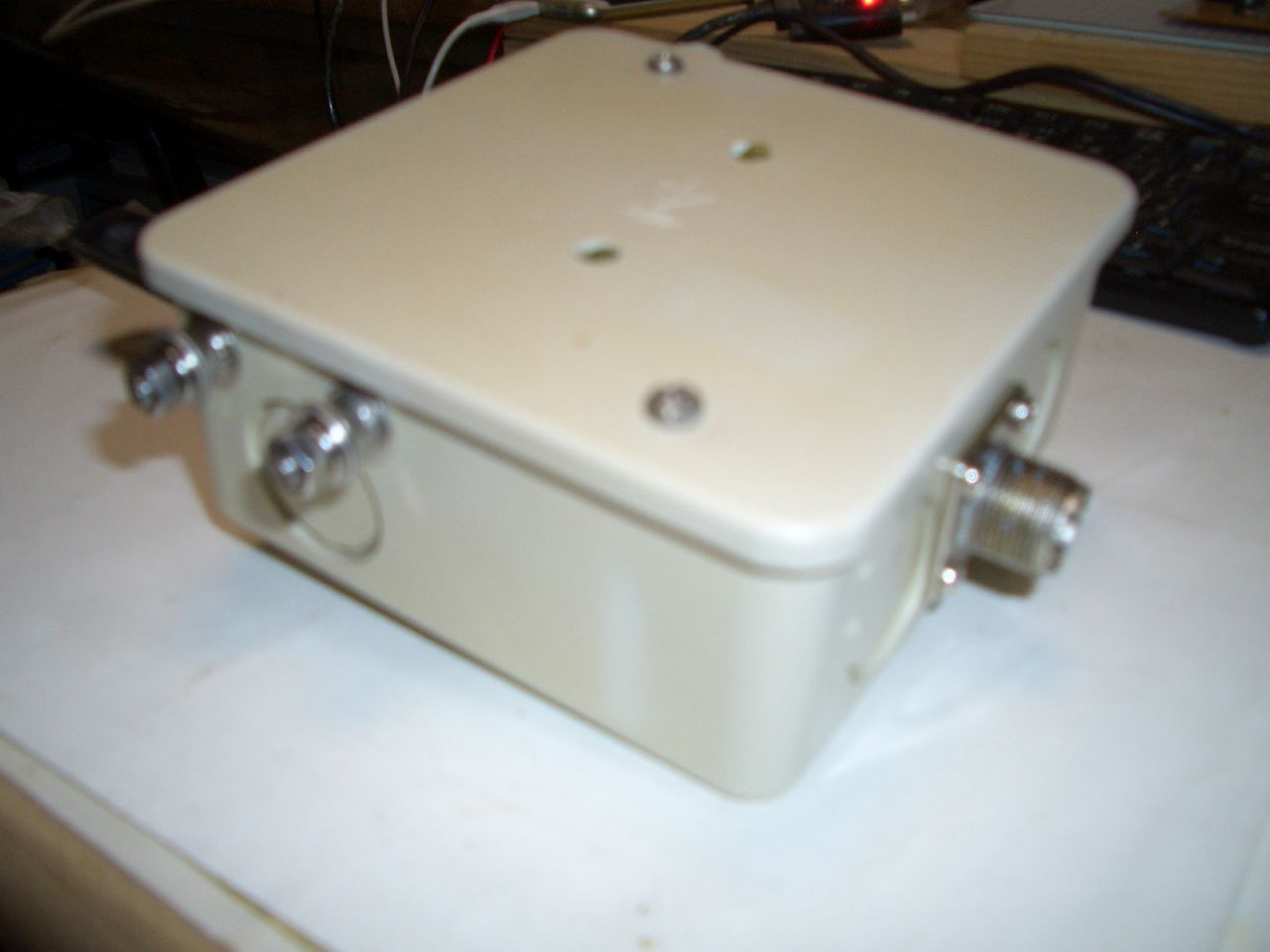

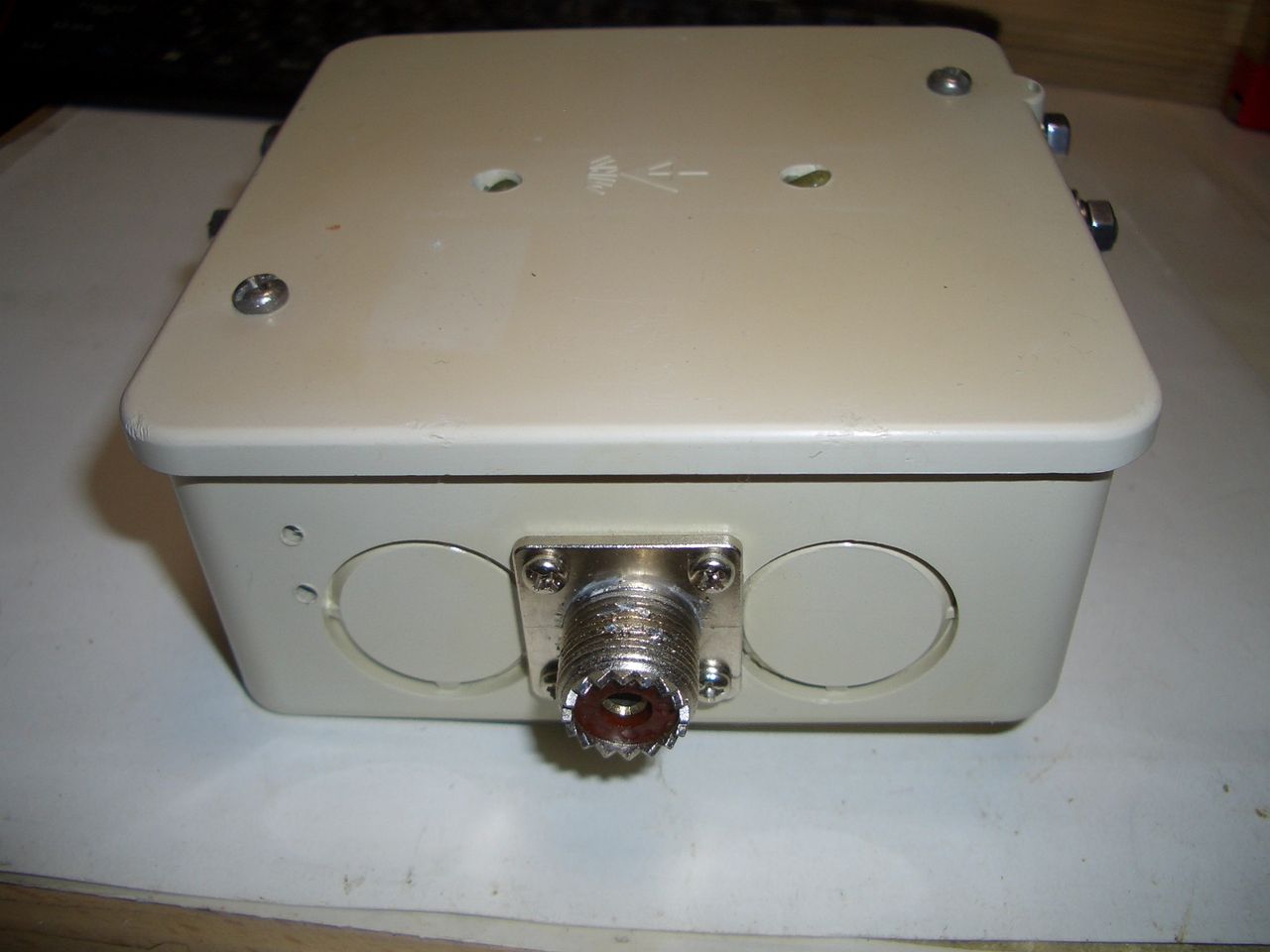

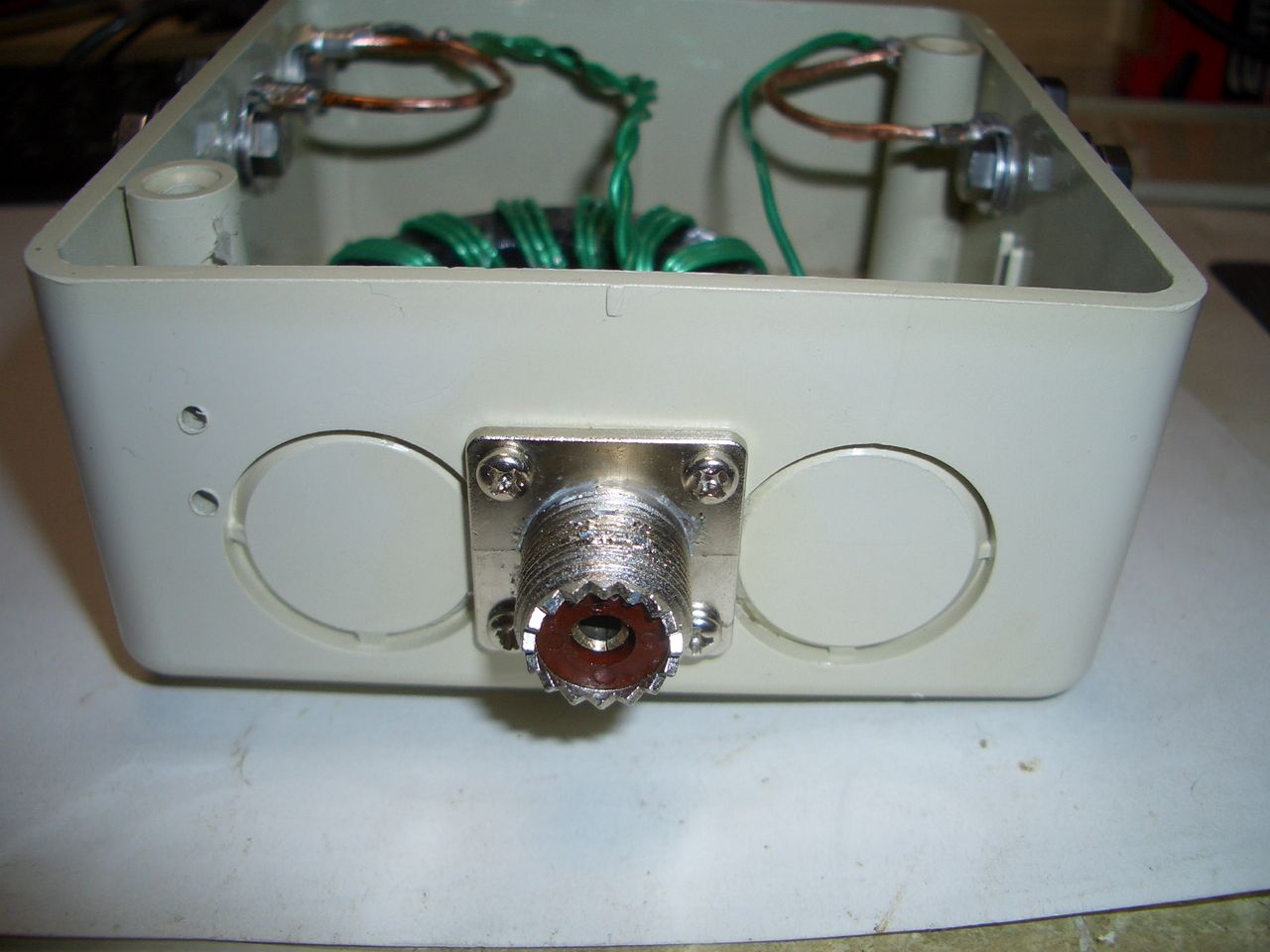

ケース入れしました。

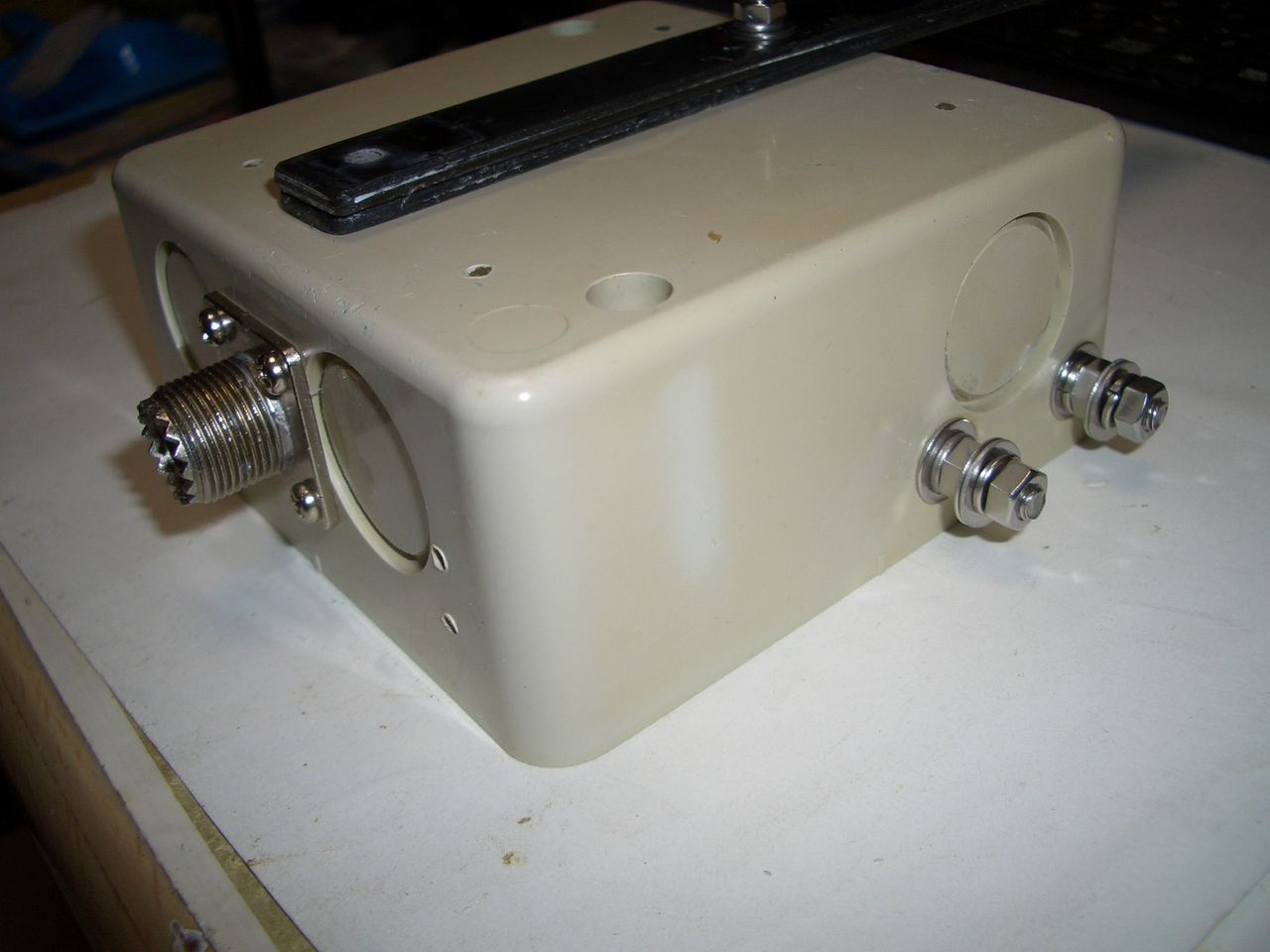

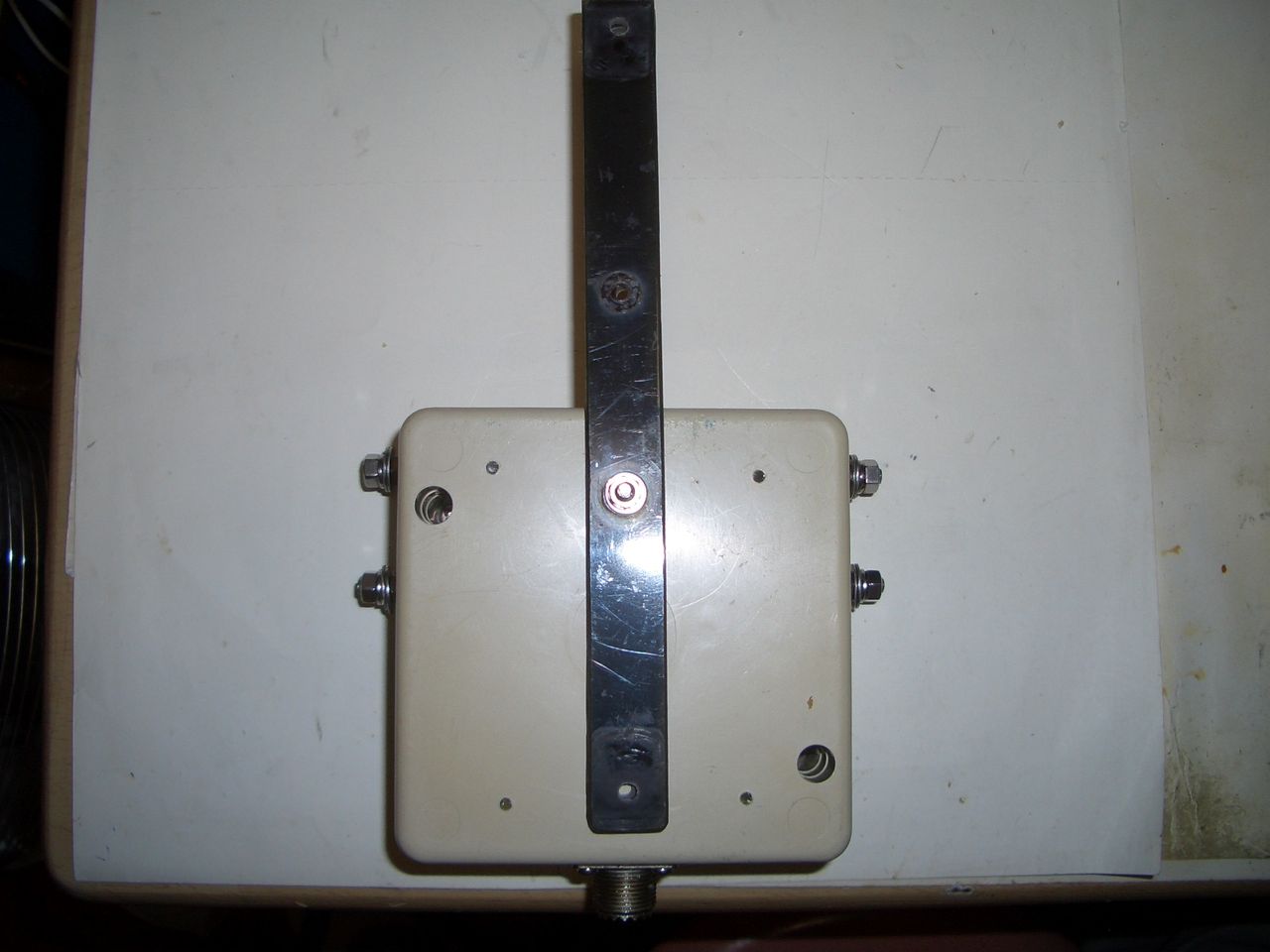

バランボックスの固定はアクリルの板を使おうかと思い取り付けましたが、もう少し別の方法を考えてみます。
来週の、土曜、日曜は天気になってほしいものです。ガママッチ短縮ダイポールアンテナ制作の残り作業が若干のこっています... 。
つづく
