タワートップのクリエートの730V-1がNGとなっていた？為、今回ミニマルチ社のロータリーダイポール　RN-4DXを購入し、入れ替えを行いました。ミニマルチさんでは、送料込みで格安の値段で設定していただきました。すべて格安対象品は売れていましたが、納期1週間で、しかも格安での対応可能との事で、しかも、納期も1週間かからず届きました。ありがとうございました。

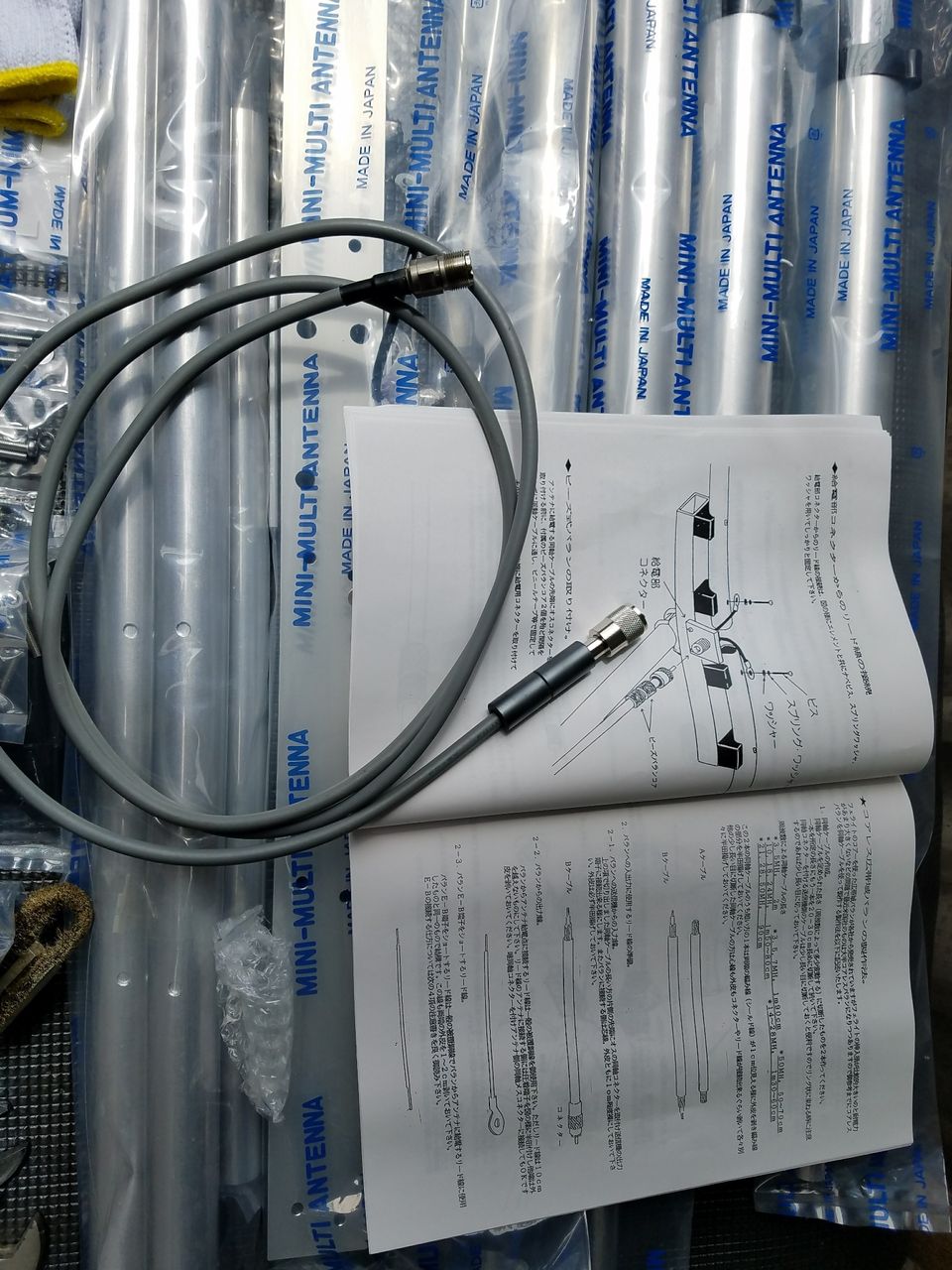

早速部品の確認です。すべてOKです。

マルチバンドのダイポールとしては、とてもコンパクトにまとめられていました。

バランの代わりにビーズ式のバラン用コアが2個入っていました。

アンテナ総合使用説明書には、いろいろと記載があり、最初は全部読まなかったのですが、組み立ての際のコイルのドレン穴の向きの設定が最初わからず、結局説明書を読んだのですが、よくわかりませんでした。が、仮組してて、実際、エレメントに複数穴が開いてる部分があり、ちゃんと位置調整することが出来ました。原理は取説上のとおりでした。組み立ては、導電グリスを十分に塗り、タッピングビスで固定、その上から融着テープでタッピングビス毎テーピングし、なおかつ、ビニルテープで保護の2重で行いました。最後にウェザープロテクターの塗布作業で完了です。バランからの電線の取り付け部は、あらかじめビニルテープで保護して絶縁ならないように保護しておきます。（省略）

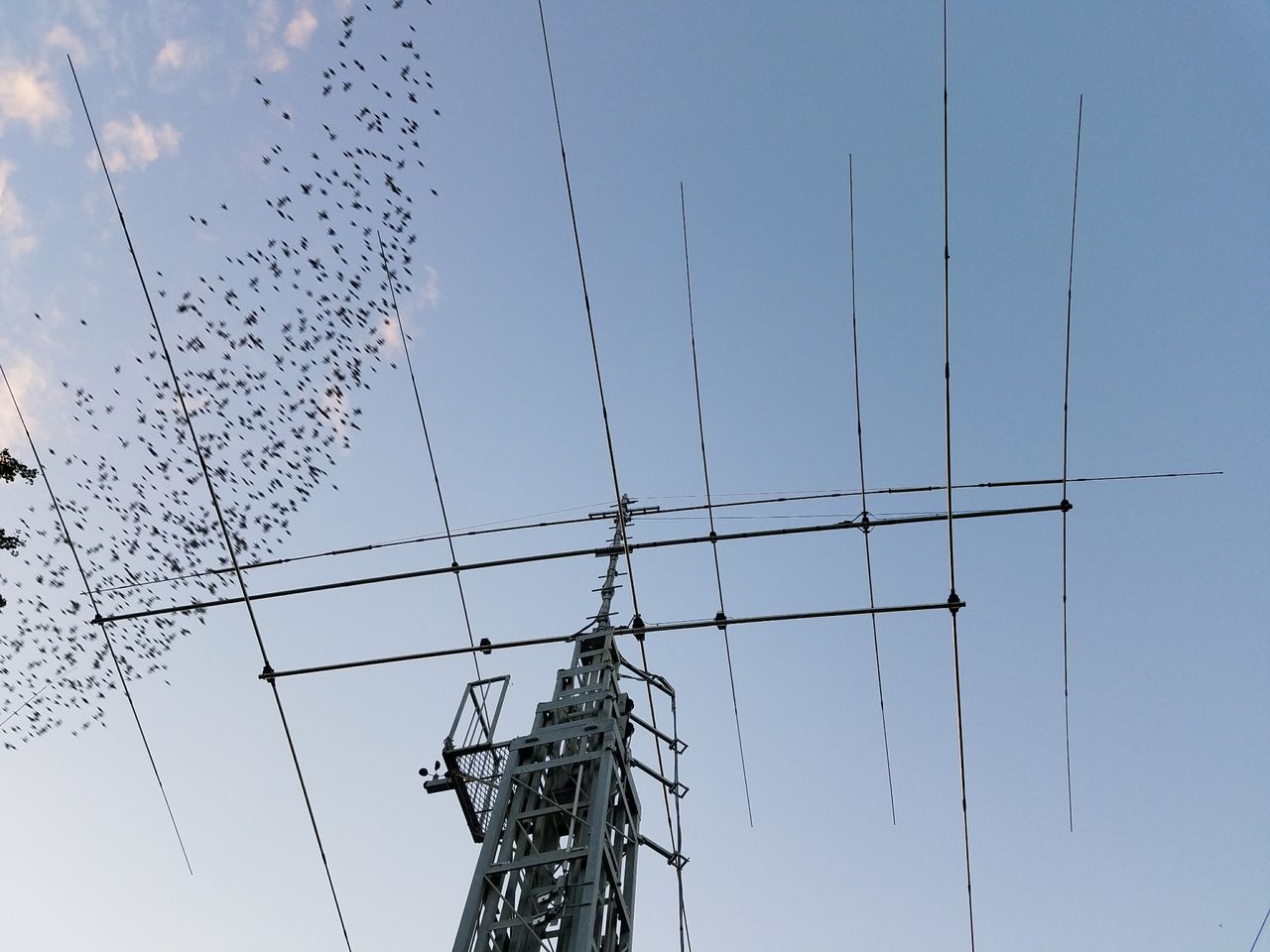

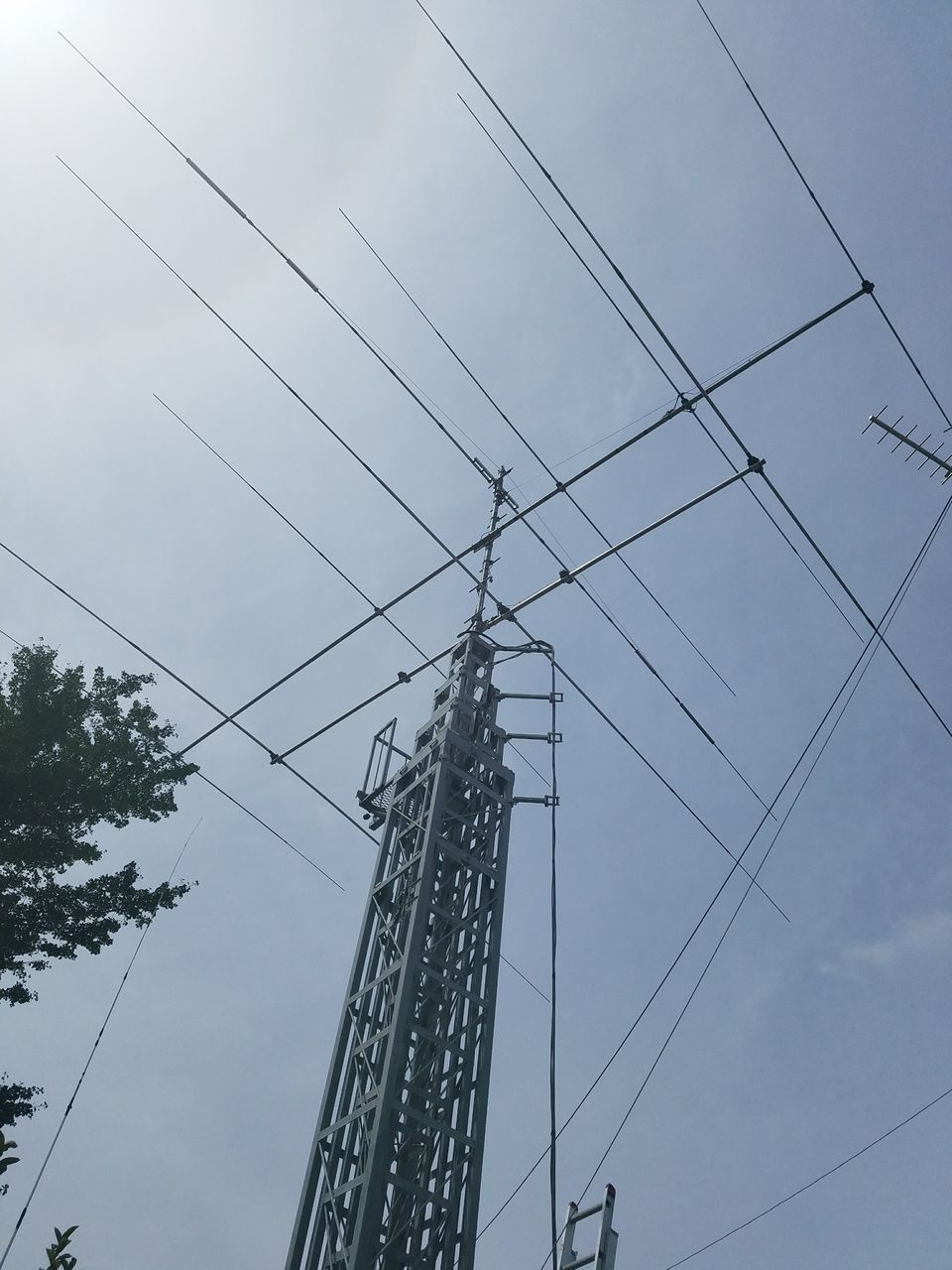

タワーのトップに取り付けるのですが、全部組み立ててしまうと、既に上がっている21MHzの5ELと14MHzの3EL八木があるので、大変です。半分先にタワーにそらせてタワー上で組み上げることにしました。ステー用のロープも取り付けてありますので、これが組み上げ時も有効に使えました。うまい具合にマスト足場にコイルがかかり、安定してくみ上げることが出来ました。後はタワートップから別途かけたロープで垂直に八木の間をとおして引き上げです。センター部は案外軽いので、マストに取り付けも風がないので簡単にできました。風があるときは大変です。取り付け向きは、2段目の21MHzの5ELのブームと同じ方向に取り付けしました。

バランは、ビーズ式を使い、新品の同軸ケーブルを1本タワーに追加して接続しました。テーピングはまず行わず、シャックへ戻りSWRのチェックです。KURANISHIのBR200で確認です。ところが、全く7MHzと10MHzのSWRが３と高く、同調点もあるようなないようなおかしな状態でした。うまくいかない時は、原因を追究するように説明書にあったため、先ずビーズ式のコアバランを確認することにしました。タワートップに昇り、BR200のケーブル付きで確認しましたが、全くSWRが良くありません。同じ３状態です。もしかしたらと思いブームと同じ向きを90°ずらしてみました。

な、なんと、ストンとSWRが下がってきました。7MHzと10MHzでは21MHzの5ELのブームが相互誘導していたようです。ただ、ビーズ式ではSWRが若干高目の値だったので、クリエートのバランに交換してみたところ、うまくＳＷＲが下がりました。SWRが下がらなかったら、下ろして組み立てチェックをしようと覚悟していたのですが、組み立ては問題なかったことがわかり、ホット一安心です。

以下は、SWRの最終確認です。

説明書通りの組み立てでは、私の環境では、7MHzは少し低めにSWR最小点がありました。外付けのアンテナカップラーで7.0~7.2MHzの拡張バンドまで問題なく使用できました。10MHzはまずまず、18MHzもSWRは1.3から1.6で問題なく使用できます。f0がほんの少し低目。24MHzは同調点が低いところにあり、SWRがやや高めですが、外付けのアンテナカップラーで問題なく使用できるようです。

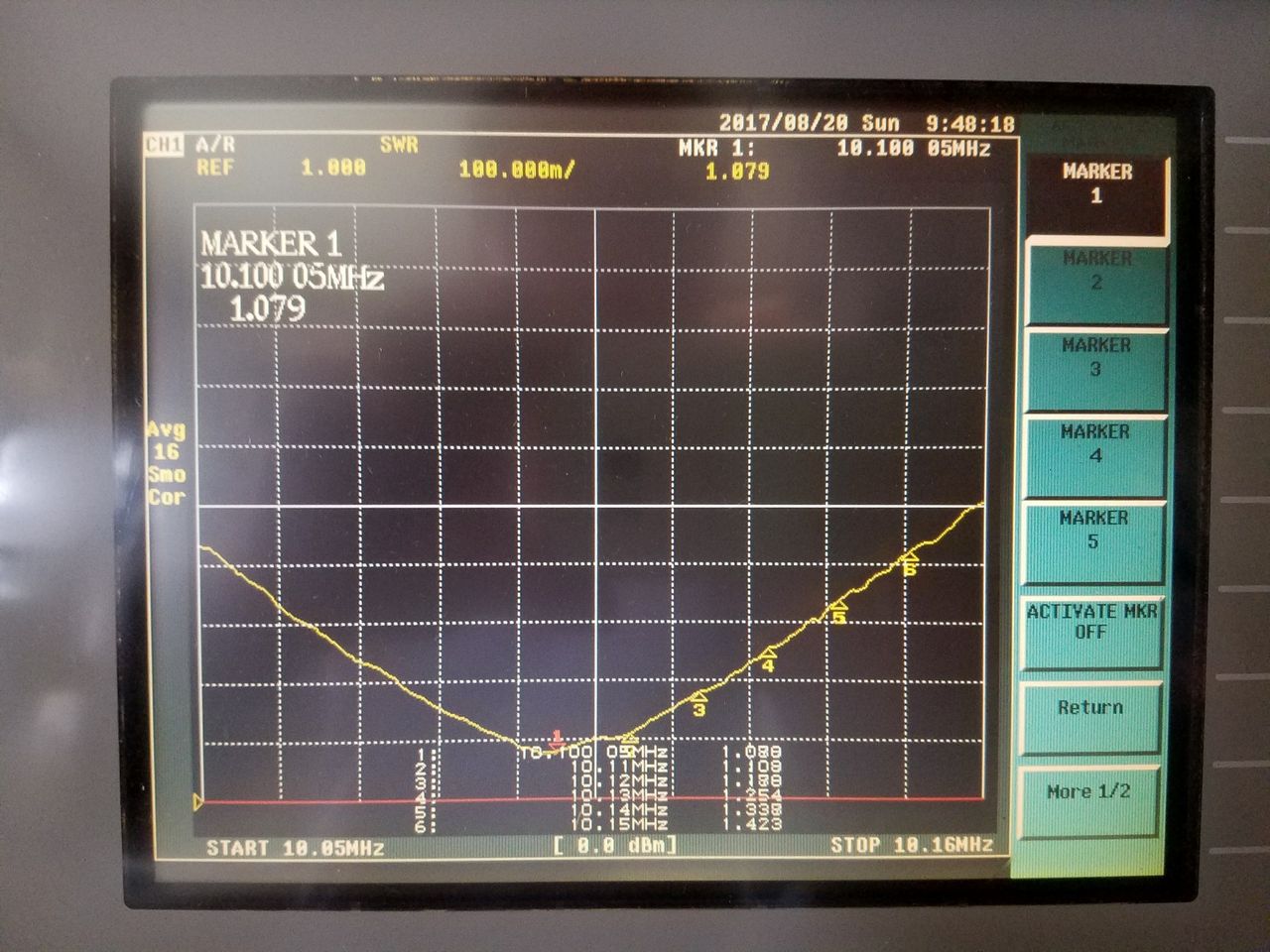

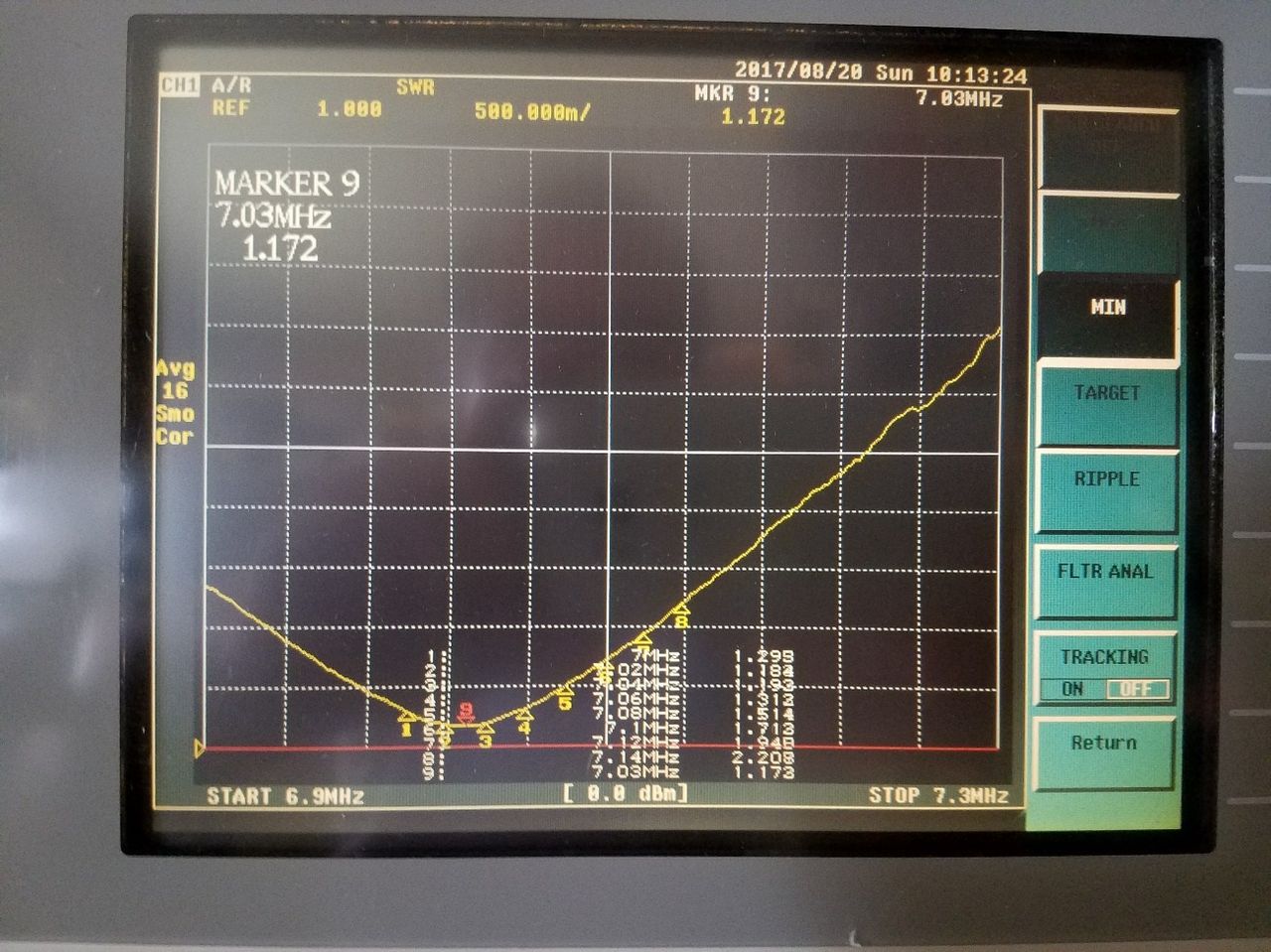

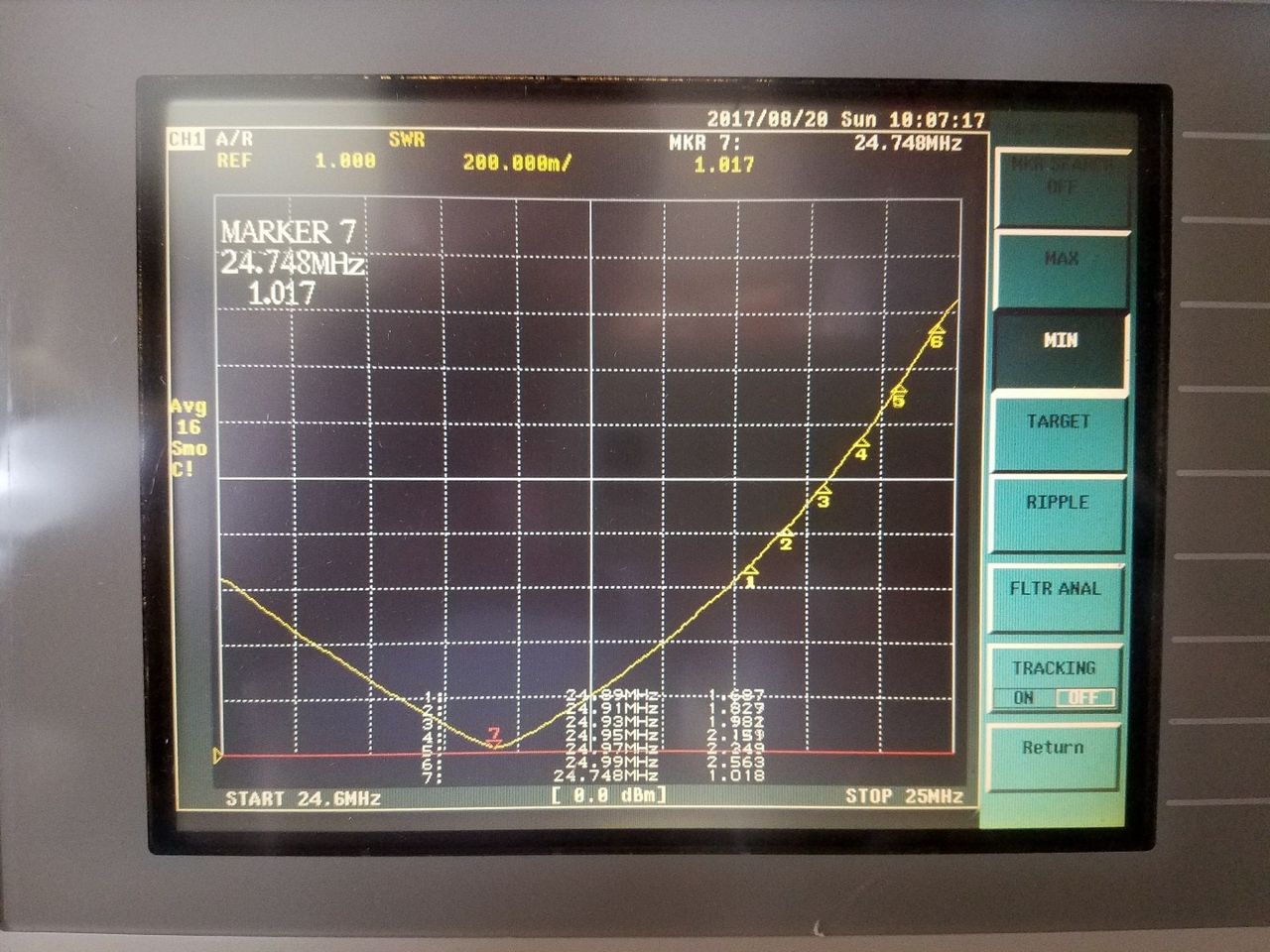

以下ネットワークアナライザでSWRを確認した写真です。

　　　　　　　　　全体SWR　7MHz 10MHz 18MHz 24MHz
