メニューに上記のアイコンができます。クリックして起動します。私はPICkit 3を使用しますので、USB端子に差し込みます。必ず起動後に以下のPICkit3をつなぎ認識させます。
（注意ですが、USBタイプのＲＳ－２３２Ｃ等、USB他のケーブルは全部外しておきます。私の場合はＲＳ－２３２Ｃ-USBケーブルが付いているとPICkit3を認識しませんでしたので！）

あとは、MPLABＸの設定です。以下の設定でコンパイラがMPLABX上で動くようになります。

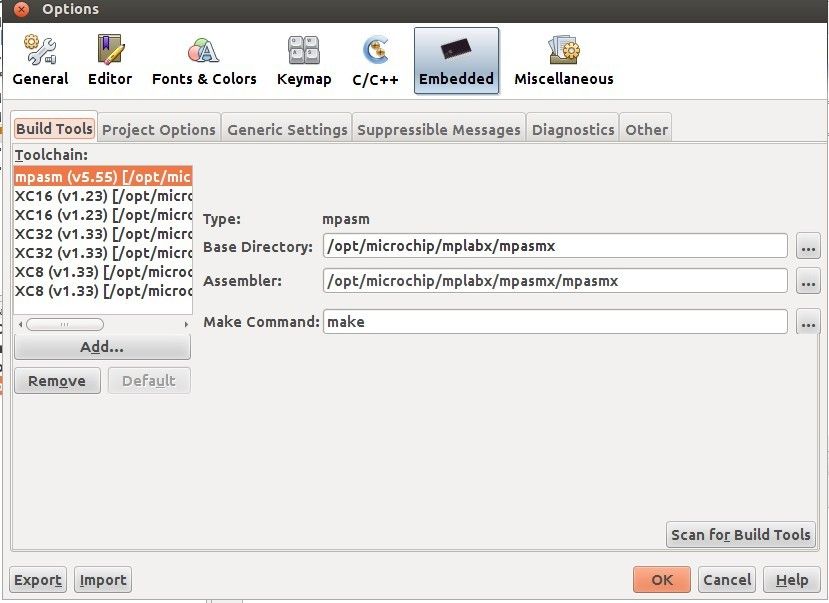

１．TOOL->OPTIONでEmbeddedをクリックし各コンパイラ（ＸＣ８，ＸＣ１６，ＸＣ３２）をADD（追加）します。使うコンパイラだけでもOKです。

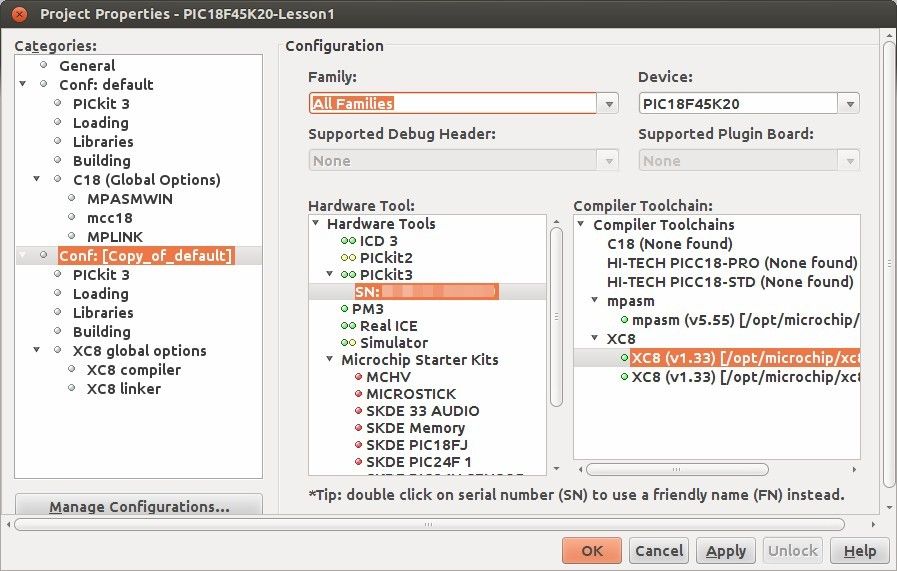

２．Project Propertiesを設定します。
カテゴリにはXC8のコンパイラがあるようにします。
FamillyはAll Familｌies、Deviceは自分の使うPICの型式を、Hardware Toolは私の場合はPICkit３なので、PICkit３に設定します。

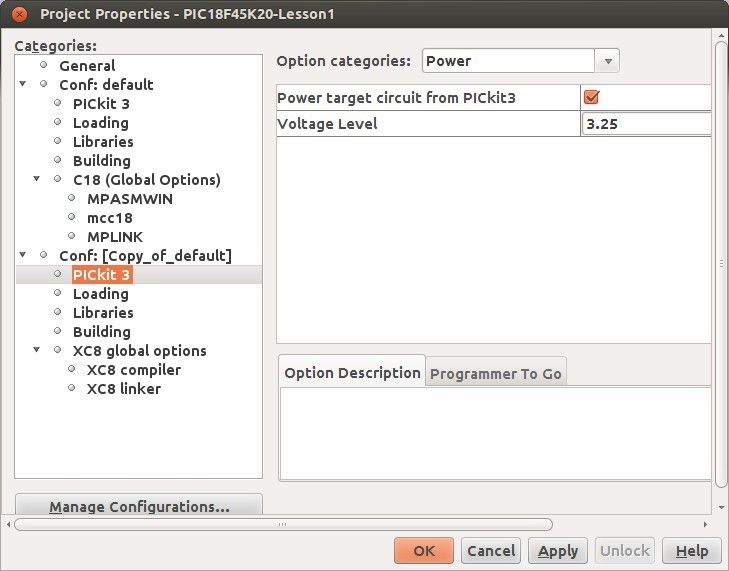

Categorieｓ：中の XC8のある方のconf：でPICkit３をクリックし　Option categoriesはPowerを選びます。これで電圧がPICkit３に供給されるようになります。

上記設定で下記のWindowsXpで作成していたPICkit 3 PIC18F45K20 Lesson 1 - Hello_LEDプロジェクトがLinux上でコンパイル、実行可能となりました。

//******************************************************************************
//Software License Agreement
//
//The software supplied herewith by Microchip Technology
//Incorporated (the "Company") is intended and supplied to you, the
//Company? customer, for use solely and exclusively on Microchip
//products. The software is owned by the Company and/or its supplier,
//and is protected under applicable copyright laws. All rights are
//reserved. Any use in violation of the foregoing restrictions may
//subject the user to criminal sanctions under applicable laws, as
//well as to civil liability for the breach of the terms and
//conditions of this license.
//
//THIS SOFTWARE IS PROVIDED IN AN "AS IS" CONDITION. NO WARRANTIES,
//WHETHER EXPRESS, IMPLIED OR STATUTORY, INCLUDING, BUT NOT LIMITED
//TO, IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A
//PARTICULAR PURPOSE APPLY TO THIS SOFTWARE. THE COMPANY SHALL NOT,
//IN ANY CIRCUMSTANCES, BE LIABLE FOR SPECIAL, INCIDENTAL OR
//CONSEQUENTIAL DAMAGES, FOR ANY REASON WHATSOEVER.
// *******************************************************************
// PICkit 3 PIC18F45K20 Lesson 1 - Hello_LED
//
// This lesson lights LEDs 0-7 in sequence, one at a time.
//
// *******************************************************************
// *    See included documentation for Lesson instructions           *
// *******************************************************************

/** C O N F I G U R A T I O N   B I T S ******************************/
#pragma config FOSC = INTIO67, FCMEN = OFF, IESO = OFF      // CONFIG1H
#pragma config PWRT = OFF, BOREN = SBORDIS, BORV = 30     // CONFIG2L
#pragma config WDTEN = OFF, WDTPS = 32768                            // CONFIG2H
#pragma config MCLRE = OFF, LPT1OSC = OFF, PBADEN = ON, CCP2MX = PORTC//CONFIG3H
#pragma config STVREN = ON, LVP = OFF, XINST = OFF                // CONFIG4L
#pragma config CP0 = OFF, CP1 = OFF, CP2 = OFF, CP3 = OFF    // CONFIG5L
#pragma config CPB = OFF, CPD = OFF                                  // CONFIG5H
#pragma config WRT0 = OFF, WRT1 = OFF, WRT2 = OFF, WRT3 = OFF        // CONFIG6L
#pragma config WRTB = OFF, WRTC = OFF, WRTD = OFF               // CONFIG6H
#pragma config EBTR0 = OFF, EBTR1 = OFF, EBTR2 = OFF, EBTR3 = OFF    // CONFIG7L
#pragma config EBTRB = OFF                                           // CONFIG7H

/** I N C L U D E S **************************************************/
#include "p18f45k20.h"
#include "plib/delays.h"
/** V A R I A B L E S *************************************************/
/** D E C L A R A T I O N S *******************************************/
void Delay1KTCYx(unsigned char);

void main (void)
{
   // LED_Number = 0;            // initialize
    TRISD = 0b00000000;         // PORTD bits 7:0 are all outputs (0)
    while (1)
    {
        LATD = 0b01010101;
        Delay1KTCYx(250);
        LATD = 0b10101010;
        Delay1KTCYx(250);
      }
}
--------------------------------------------------------------------------------------------------------
このプログラムは偶数と奇数番目のLEDが交互に点灯、点滅します。
