yahooオークションで測定器を見ていたら、ネットワークアナライザーがたくさん安く出品されていたので、念願のベクトルネットワークアナライザーを落札購入しました。
いままでは、Wiltronのスカラー型のRFアナライザー(MODEL6409)をつかっていました。高周波のフィルター工作では十分でした。（周波数帯は10MHzから2GHｚ）

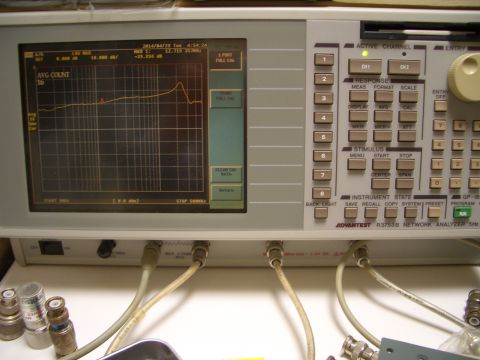

またautoTesterとプローブがついているので、リターンロス等もVHF・UHF帯で見れてました。しかし3.5MHｚや7MHｚでは仕様上使えませんでした。今回の落札したのはADVANTESTのR3753Bの型式のものです。結構古いですが、モニターもカラーで2CHあります。私の無線で使う周波数帯で使う分には十分な0.5Hｚから500MHｚまで対応しています。
しかもBASICプログラムまで内蔵しています。特にいまやりたいのは、HFのアンテナのSWRを見たいので、急遽リターンロスブリッジをバラックで作製してみました。

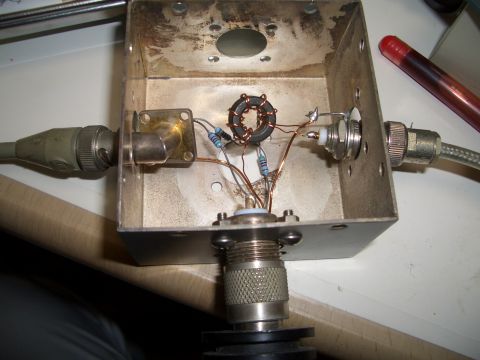

手持ち部品都合で抵抗は５１オーム3本とトロイダル（TDK製）に0.3Φ6ターン巻きです。ケースは余っていたものを仮にシールドもどきで使ってみました。こんな適当な状態でも-40dBは測定できています。パーツを選び（同じ抵抗値）しっかりと作りブリッジバランスがとれれば-50dBはOKそうです。-40dBは VSWRに換算して1.02 です。ブリッジを接続し、オープン、ショート、ロードのキャリブレーションをとり最後にDONEで設定完了です。使ってみると周波数のあばれも特になく実使用できそうです。アベレージングの機能のスムージングを使うと意外と見やすくなりました。

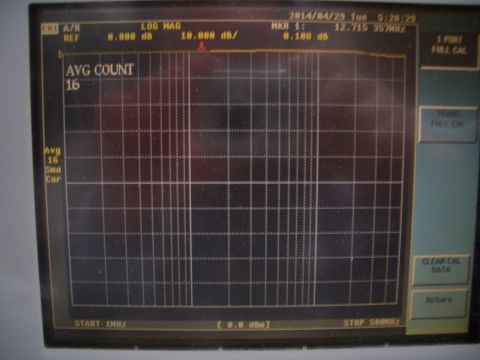

DUTオープン時 50Ω接続時（-40dB以上）

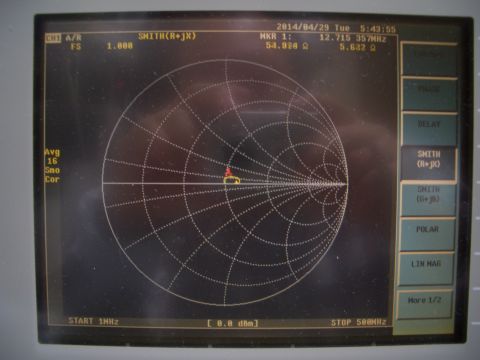

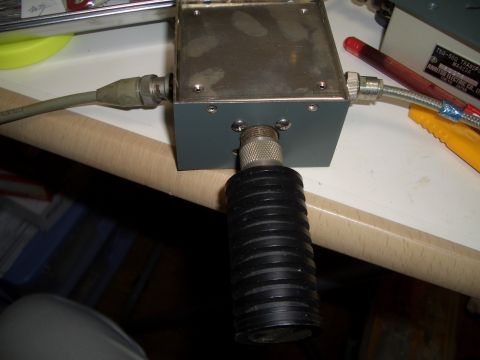

50Ω終端時のスミスチャート表示 50Ωダミーロード接続
ダミーロードの周波数特性でも1MHzから500MHzまで問題なくほぼ50Ωになっていることがわかります。このダミーロードの規格は以下のとおりです。
DL-30A：DC~500MHｚ 50Ω V.S.W.R 1.15以下 POWER15W(AVR)
このネットワークアナライザにブリッジをつけて、HF帯のアンテナの状態チェックとしても使えそうです。また便利な設定の保存もFDですができるので、いつでも同じ条件で設定可能で比較データを取るときなどは超便利だと思います。今回はいい落札での買い物ができました。
