今日時間が取れたので、先週修理して設置したバーチカルアンテナの調整をすることにしました。設置のみで終わっていたので、まずはSWRをSTANDING WAVE ANALYZER BR200で確認してみた。共振点が少し7MHzのバンドの上にあるようで、若干短すぎたようだ。容量性のようで、SWRも完全に1.0になっていません。
--------------------------------現状--------------------------------------------

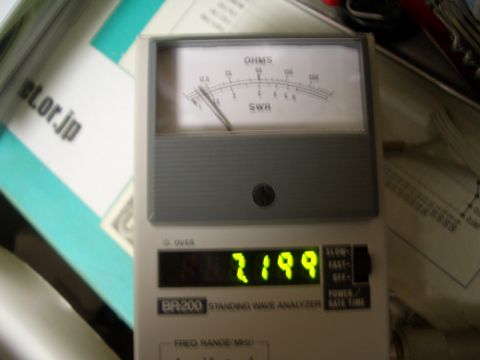

[7.001:SWR 1.6] [7.199:SWR 1.2]

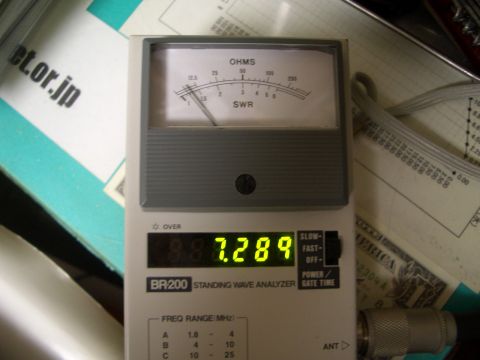

共振点[7.289:SWR 1.15]
---------------------------------------------------------------------------------
対策として延長コイルを考えましたが、他のバンドでもANTチューナーで調整して使用するため、単純に長さを長くする方法を取りました。2Φの銅線を20cmバランとアンテナ間に追加して延長することにしました。追加の銅線の長さの20cmは持ち合わせで、勘で決めたのですが、結果うまく共振周波数もバンド内に収まったようです。共振点は7MHzの拡張バンドにありますが、7MHzの下端でも問題ないSWRとなっています。ANTチューナーを7.100MHzでアジャストしておけバンド内全て調整なしでSWR1.0（見かけ上ですが）OKでした。トランシーバーに対してはANTチューナーがあることで、保護にもなりますから一石二鳥です。
---------------------------------調整後-----------------------------------------

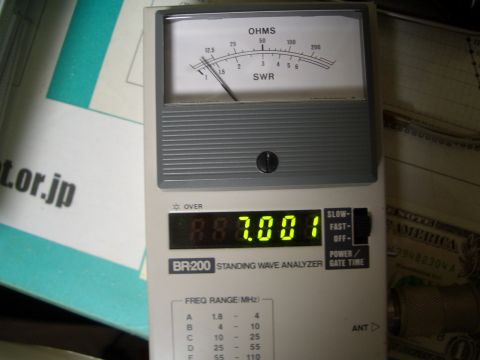

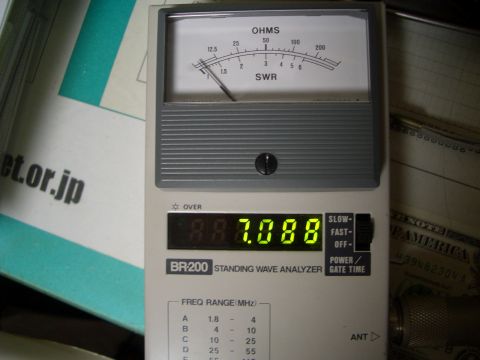

[7.001:SWR 1.2] [7.099:SWR 1.1]

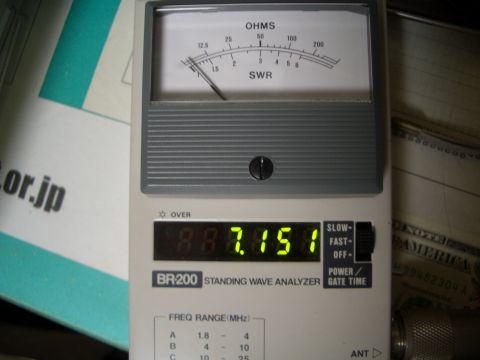

[7.151:SWR 1.05] [7.200:SWR 1.05]

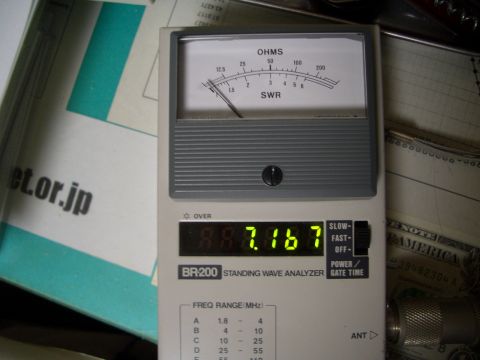

共振点[7.167:SWR 1.05]
SWR=1.2での電力効率は約99%ですから1%の反射です。交信するうえでは、SWR=1.0と比べても、まったく違いは感じられない範囲で問題ないレベルです。
ちなみにSWR=1.05では電力効率が約99.8%ですから0.2%の反射で、ほぼSWR=1.0と同じと考えても差し支えないレベルです。アンテナとしては十分な調整範囲にあると思われます。他のバンド（7MHzより上、10M、14M、18M、21M）もANTチューナーで調整できましたので、十分このバーチカルで楽しめそうです。
5月と6月の各週末はタワーのアンテナの調整を予定に入れようかと思っています。
