１年程前に設置していた7MHz（3.8MHz、3.5MHzはコイル延長型）用の1/4λの自作バーチカルアンテナが強風で折れてそのままになっていたのですが、天気が良かったので修理を兼ねて、サビていた取り付け金具を新品に交換し、設置し直しすることにしました。今回は１バンド（７MHｚ）のみとして、延長コイル等の切り替え回路は外しシンプルにしてあります。バンド切り替え回路のリレーのソケットの接続端子もサビているので、いずれリニューアルする予定です。

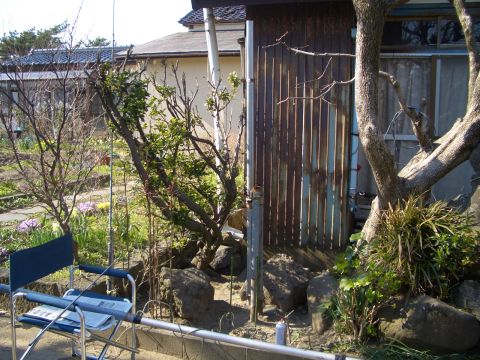

設置場所
イメージ 1イメージ 2

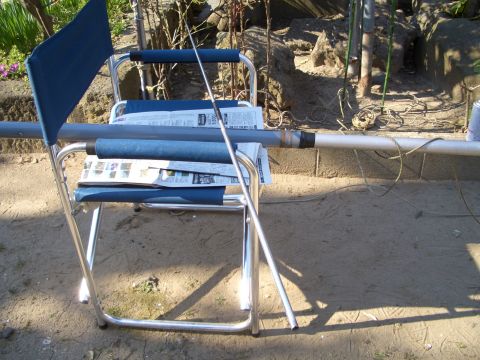

取り外した状態
イメージ 3イメージ 4

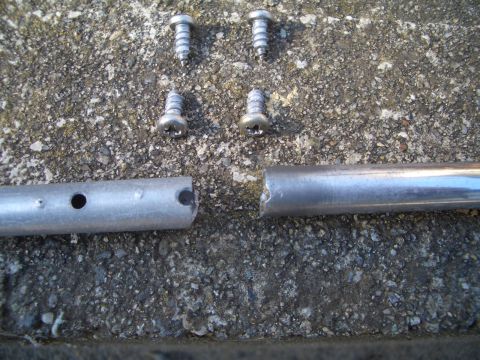

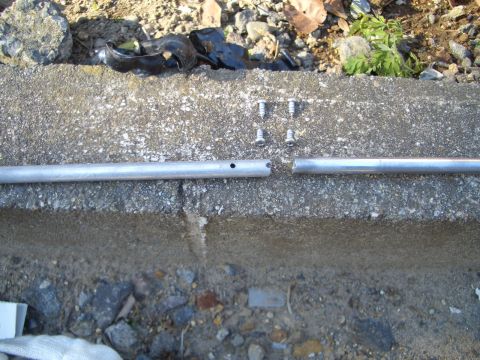

バーチカルの先約1.5ｍ程から折れていました。タッピングビスでアルミパイプを固定していた上側のネジ穴の部分から亀裂が入って折れた模様。アルミパイプの直径に対して穴が大きすぎたかもしれません。

イメージ 5イメージ 6

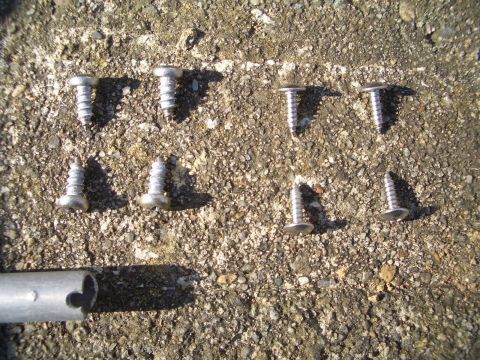

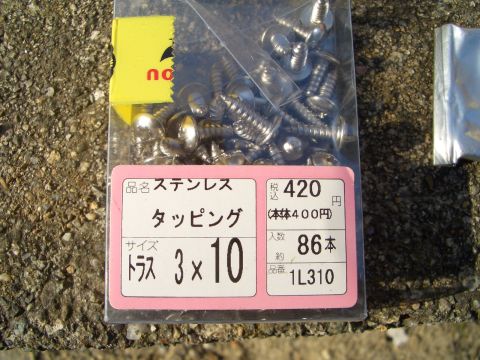

対策を取らなければ前と同じように折れてしまいます。今回は使用するタッピングビスを一回り小さなものにし、ネジ穴が小さくなるようにして取り付けることにしました。

イメージ 7イメージ 8

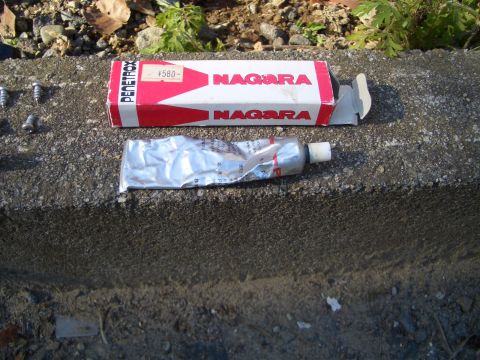

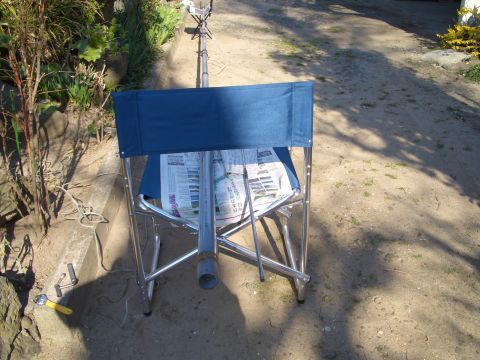

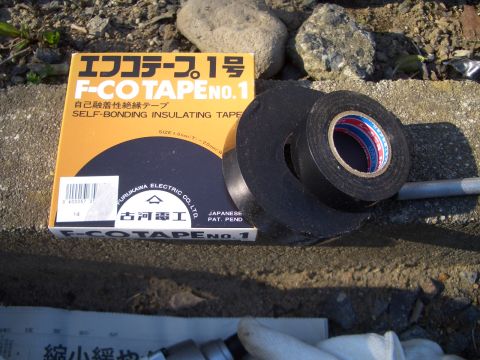

あとは、導電グリスをたっぷり塗ってからネジ止めし、融着テープで巻いて、なおかつビニールテープで巻いて完成です。

イメージ 9イメージ 10









夕方の日もかなり暮れてきたので、バランと接続ケーブルをつないで、完成としました。アンテナの共振点、SWR等は測っていませんが、前の使用状況からすると７MHｚではSWR1.0と全く問題はなかったのでおそらく大丈夫でしょう？次回確認する予定です。今日は設置のみで終了です。つづく
