昨日、いつか作製しようと思っていました50MHzのアンテナ製作にやっと取り掛かることが出来ました。アンテナはダブルバズーカです。
基本設計は、別冊CQ ham rdio '93/3 ワイヤーアンテナを参考。
【ダブルバズーカの設計】
同軸スタブ部長さ：ℓ1 [m]
設計周波数： f [MHz] = 50.2
エレメント部長さ：ℓ2 [m]
ℓ1＝（300 x 0.66)/(4 x f) [m]
ℓ1＝（300 x 0.66)/(4 x 50.2) [m]
ℓ1≒ 0.986 [m]
ℓ2＝（300 x(1- 0.66))/(4 x f) [m]
ℓ2＝（300 x 0.34)/(4 x 50.2) [m]
ℓ2≒ 0.507 [m]
以上が設計値ですが、実際は使用する同軸により短縮係数(0.66)が異なりますので、同軸により係数変更が必要になります。共振点の合わせこみは基本はℓ2のエレメントにて合わせこみしますので、同軸の短縮係数はあまり気にせずにラフに長めに作製し、切り詰める方法で問題ないと思います。共振周波数合わせのカットアンドトライが一番楽しいところです。Hi ！
気にする方は下記ネットのトランジスタ技術の資料の同軸ケーブルの波長短縮率を使用すれば気が済むと思います。Hi !
上記の表から確認すると、私の使用した同軸ケーブルは3C-2Wのようです。
[ダブルバズーカ製作]
設計図の通りに同軸を切り2本用意します。エレメントは、アース線が余っていたのでこれを使いました。エレメントとして2本用意しました。とにかくこのアンテナはほぼ、あまり物が材料です。
外被径=3.0Φのアース銅線

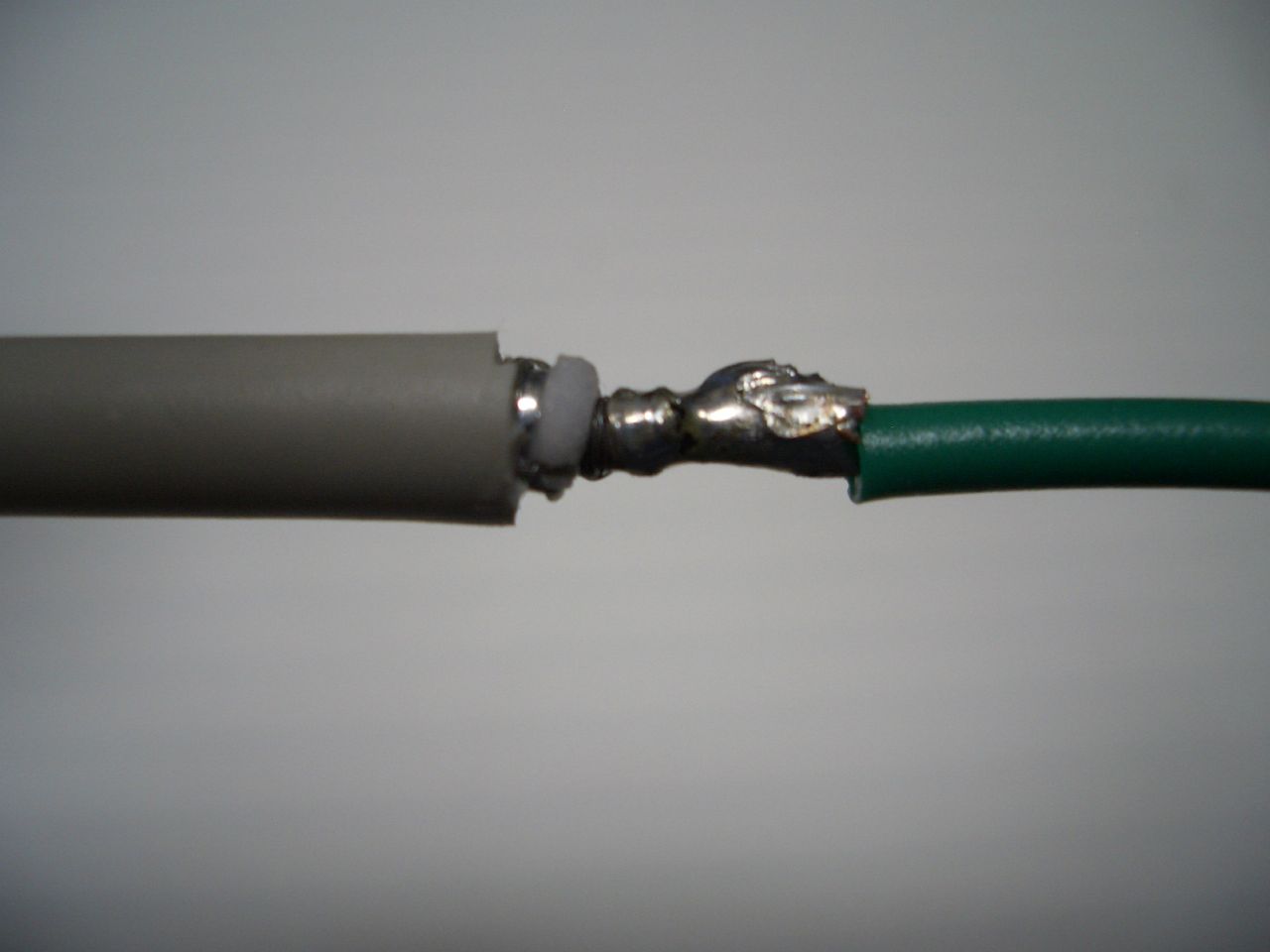

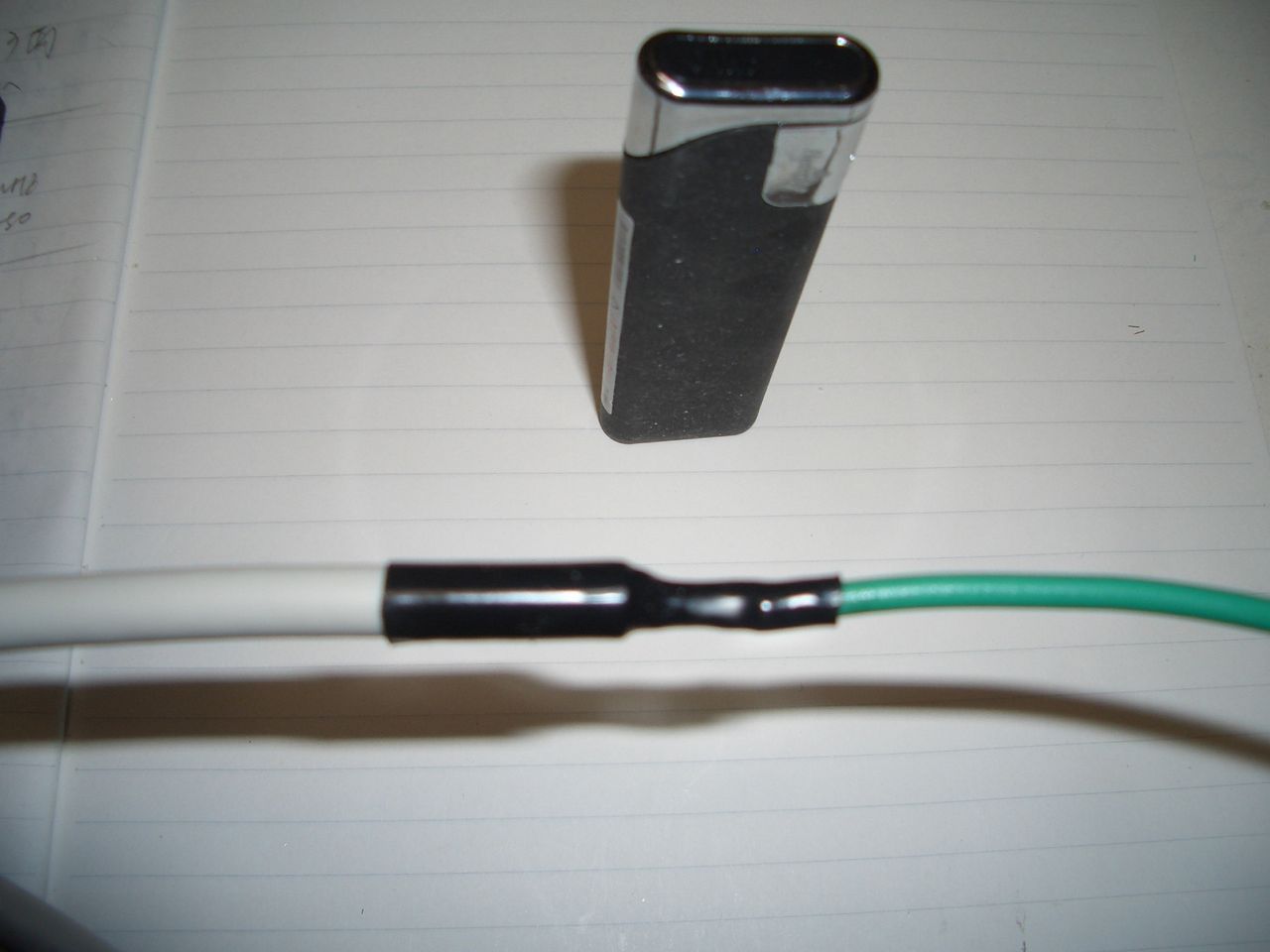

同軸ケーブルとエレメントの接続 ヒシチューブ収縮で接続部保護します。

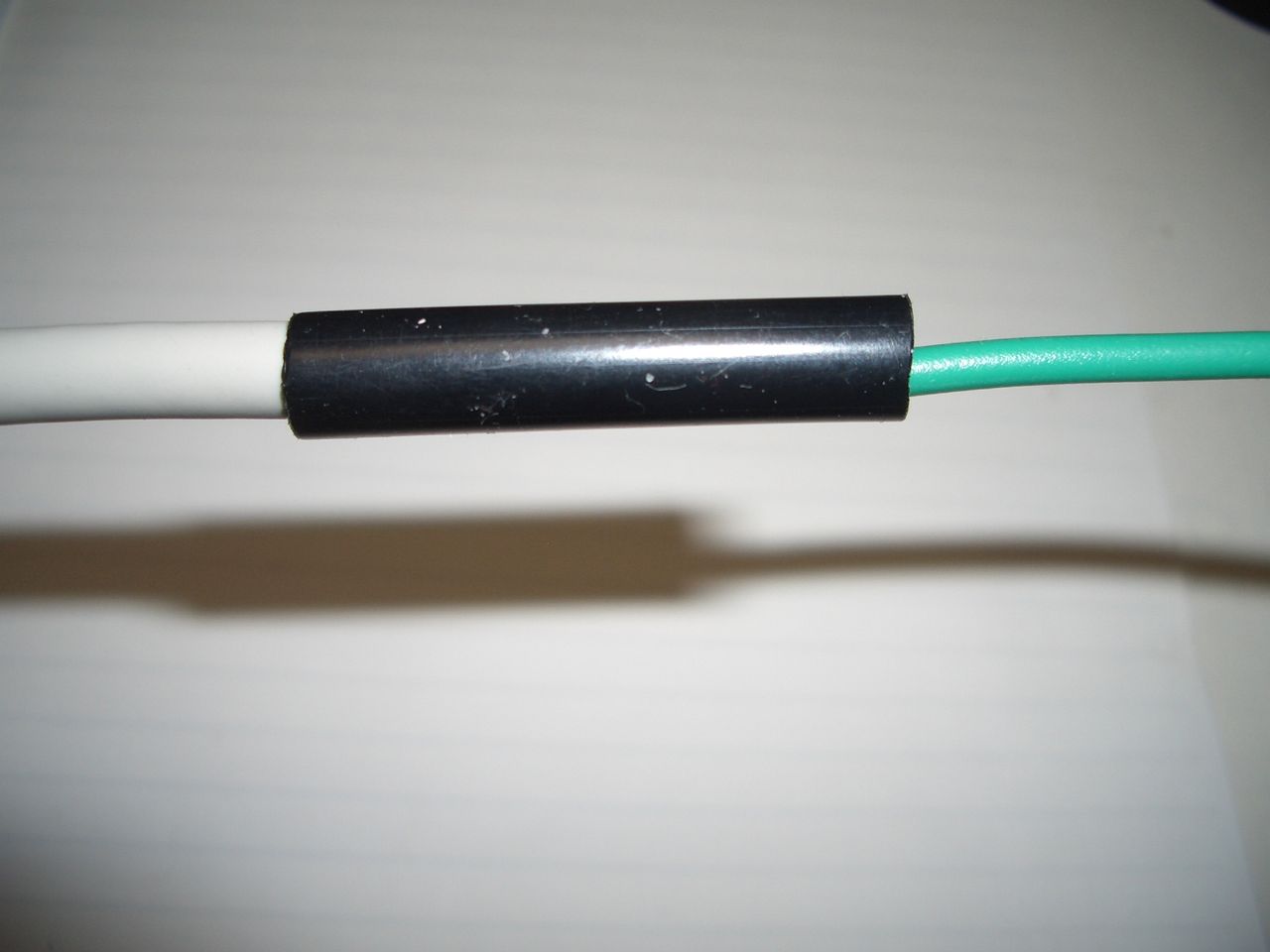

ヒシチューブをライターで収縮させ保護 ヒシチューブの径小で再収縮保護
給電部は各々の外被と中心銅線どうしを接続し
それぞれの中心と網線部接続部から給電するタイプです。
（並列スタブ方式だそうです。）
こちらの方が、直列スタブ方式より帯域が広いとの事！
直列スタブ方式は同軸の芯線はつながったまま給電部で
網線部を切断してそれぞれの網線部に給電する方法。

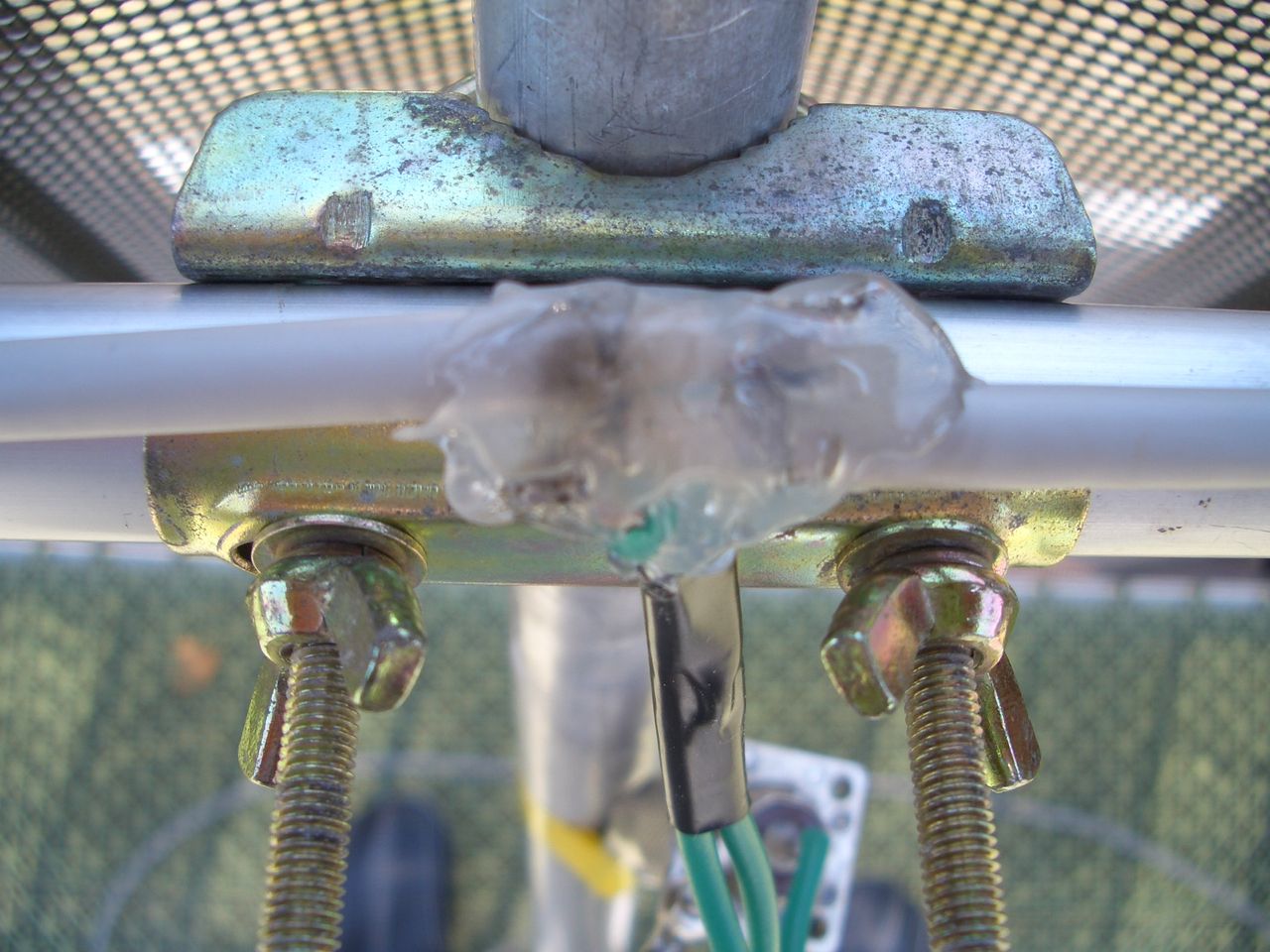

半田付け後にホットボンドで保護しましたので
なんとなく並列スタブ方式の半田付けが見えます。

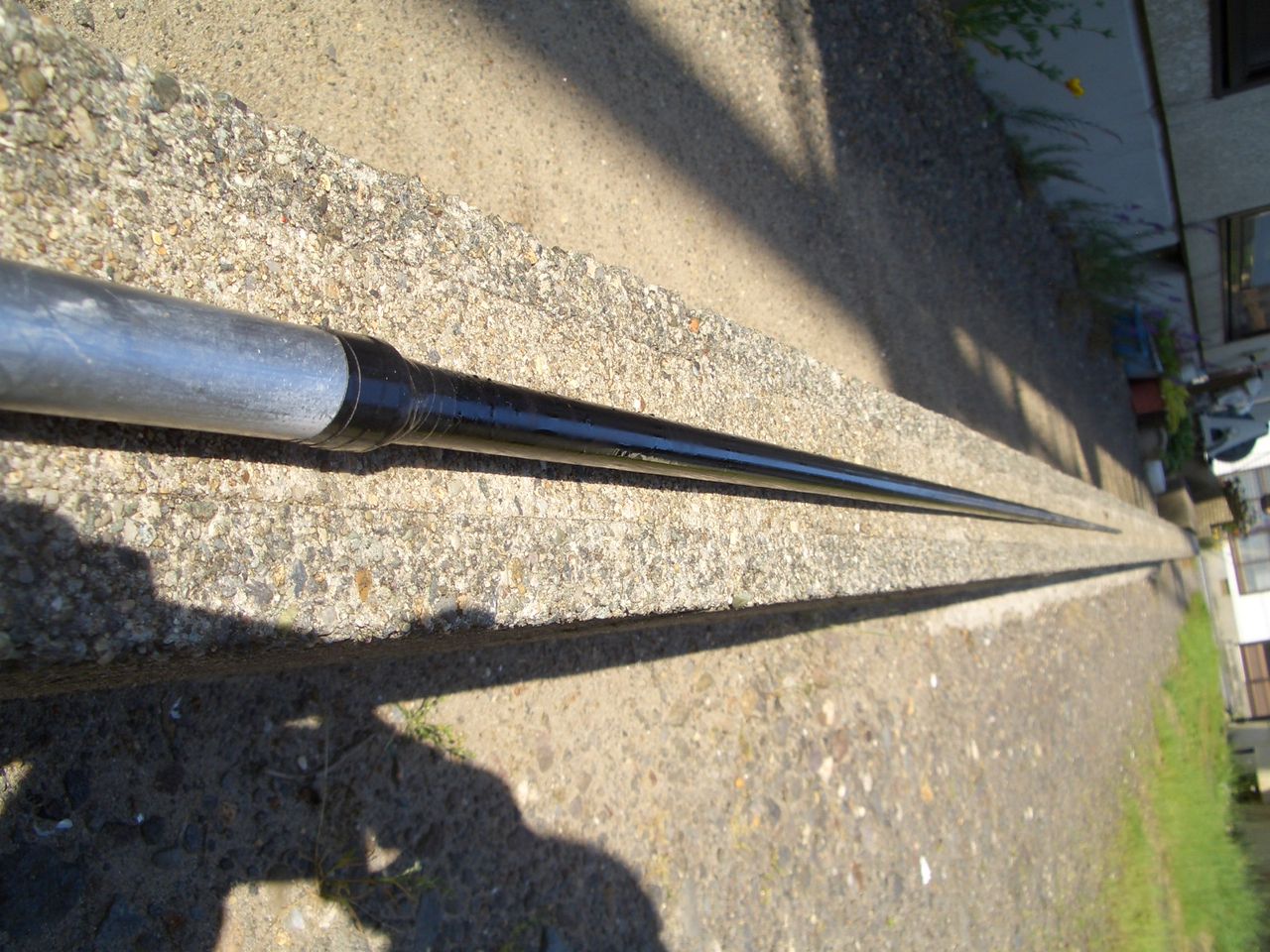

ダブルバズーカ用に用意した釣り竿は、再利用品なので、塗装がはがれていたので 黒色で塗装しました。

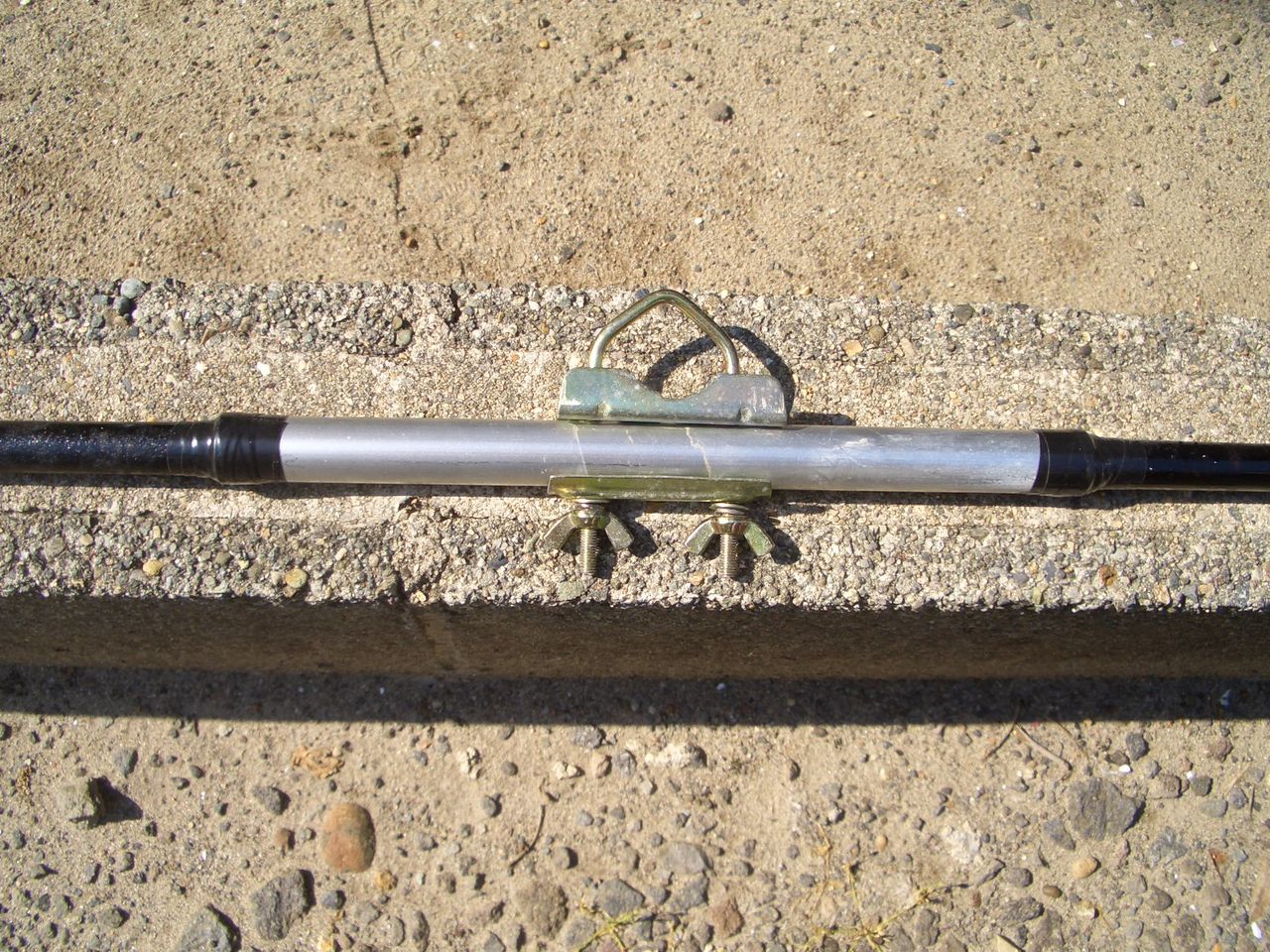

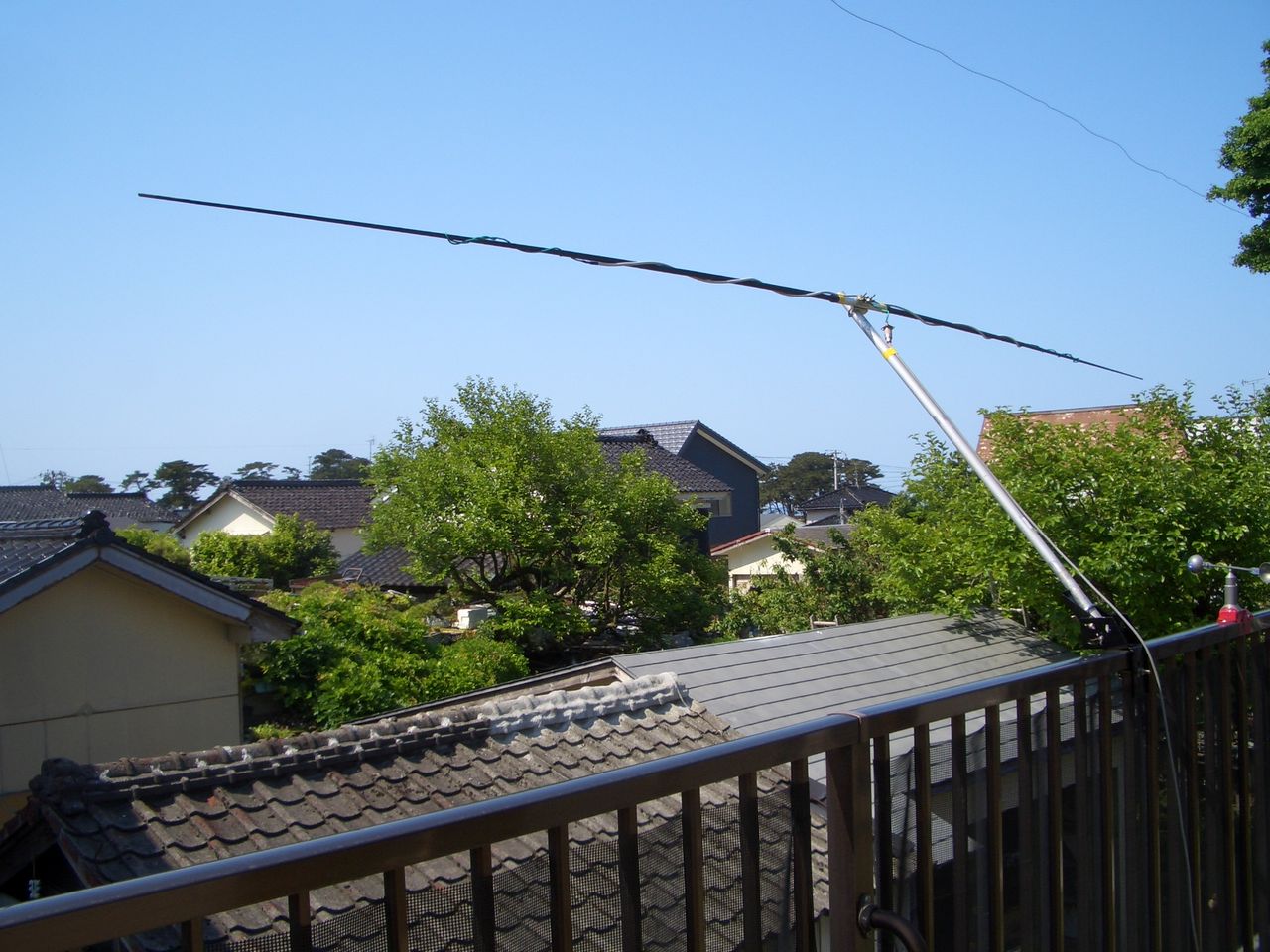

ダブルバズーカを添わせる釣り竿 マスト接続はTVアンテナ用のパーツ

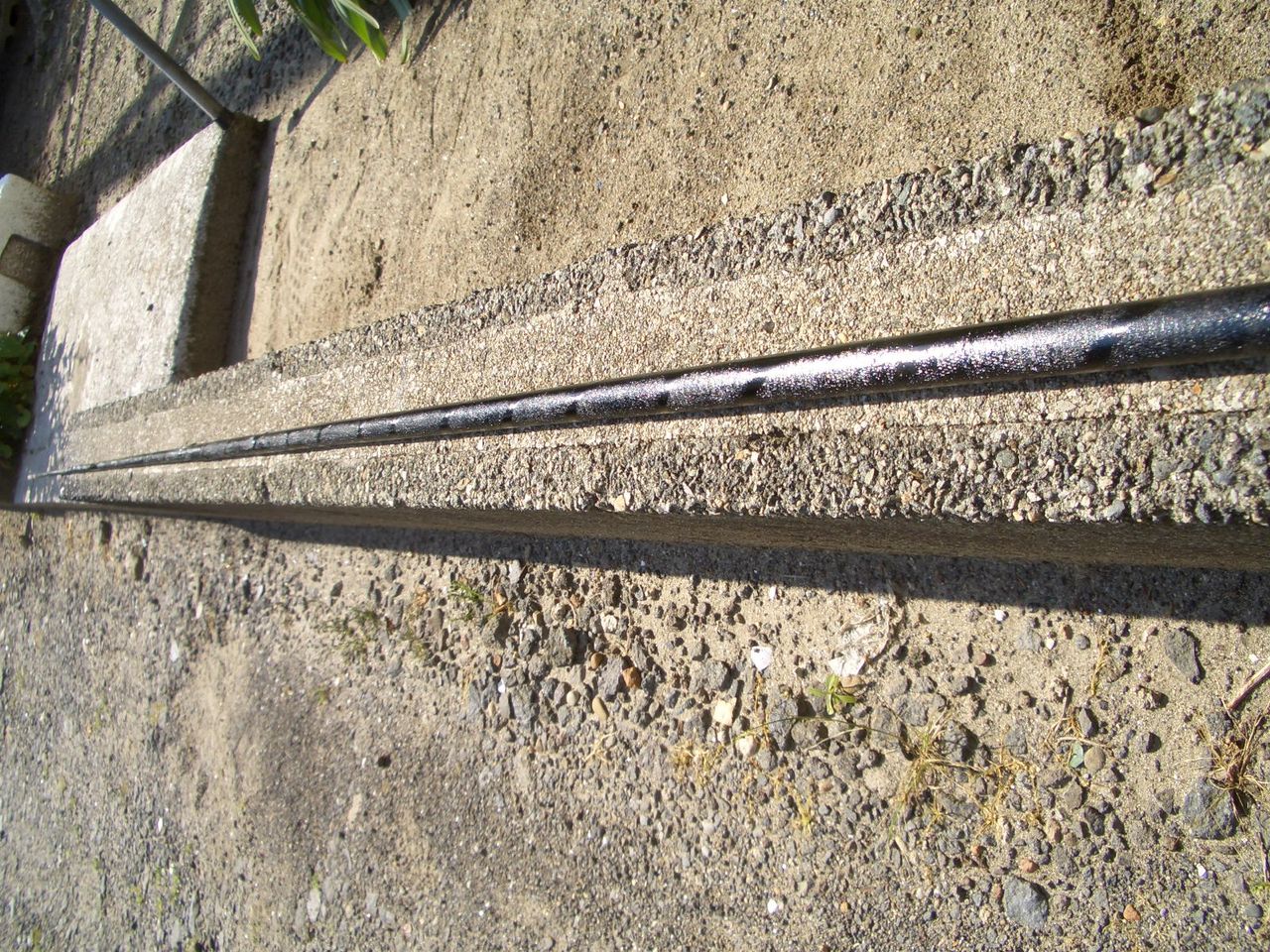

釣り竿は表面に黒の塗装をしました。 アンテナはゆるく巻き添わせています。
給電部は直接同軸で繋いています。 再生修理の基台への取り付け風景です。

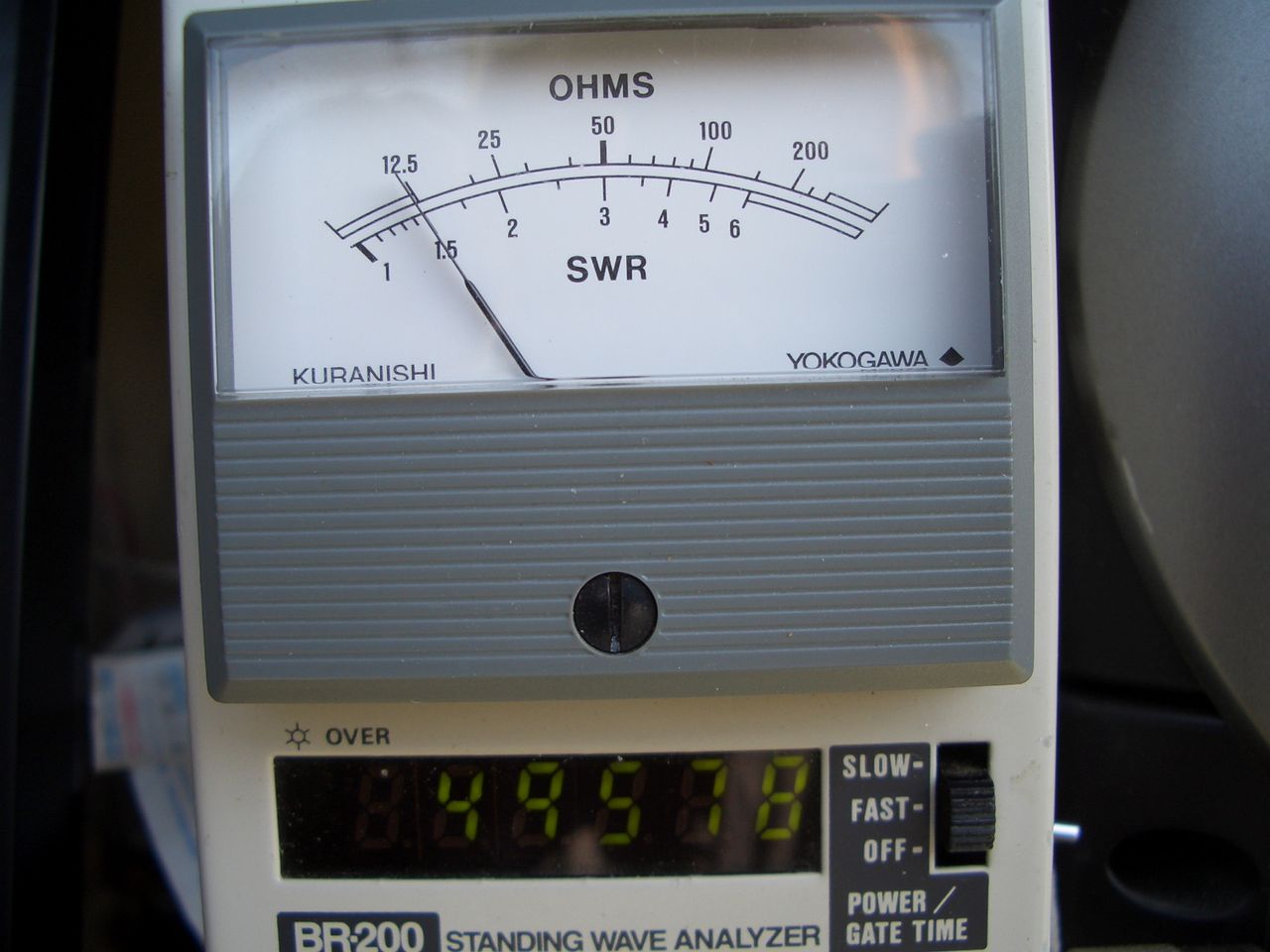

【SWR特性測定】SWRが1.5以下の帯域確認

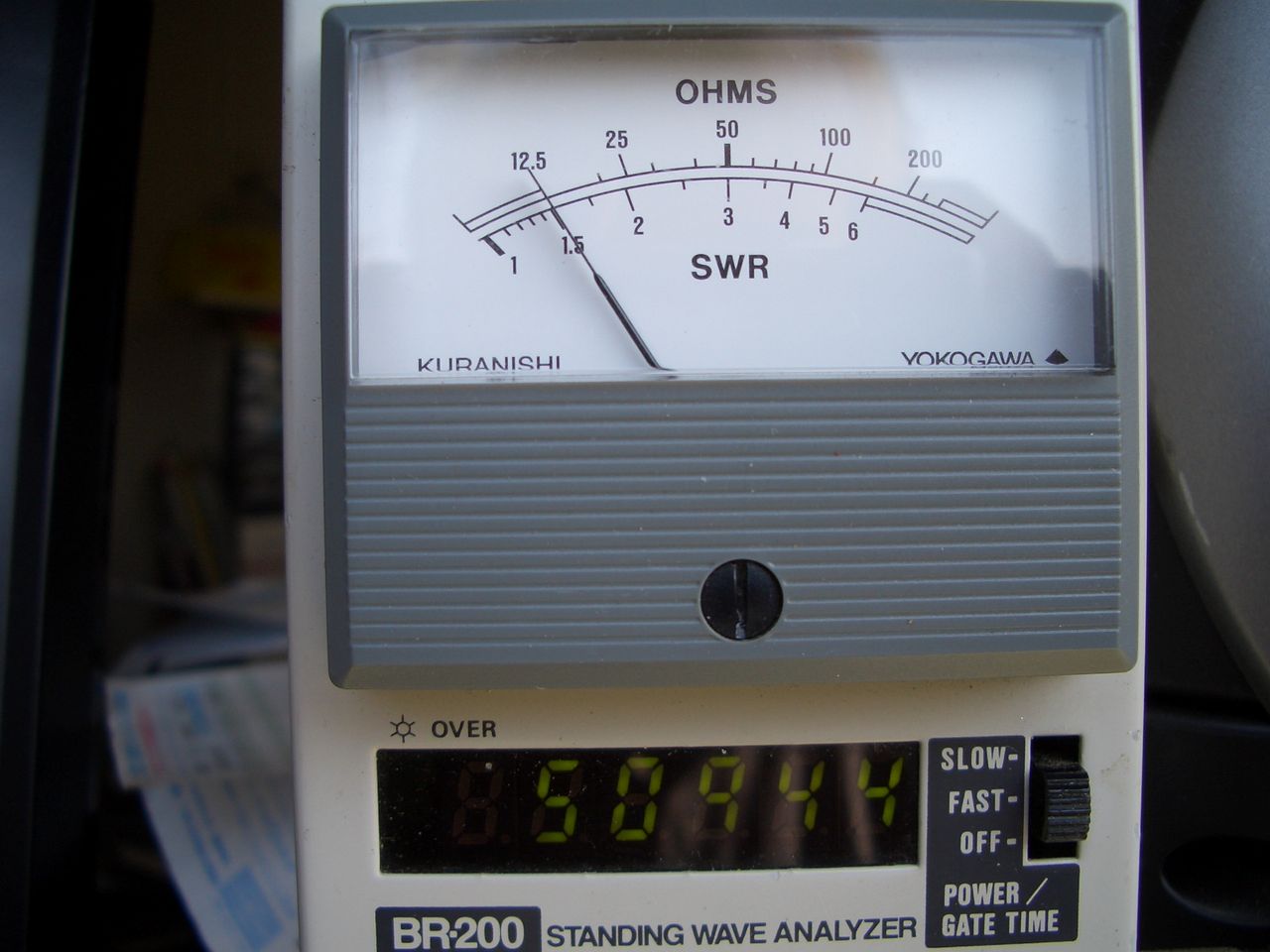

◆49.578ＭＨzから50.944MHzまでが1.5以下です。(帯域幅：1.366MHz）

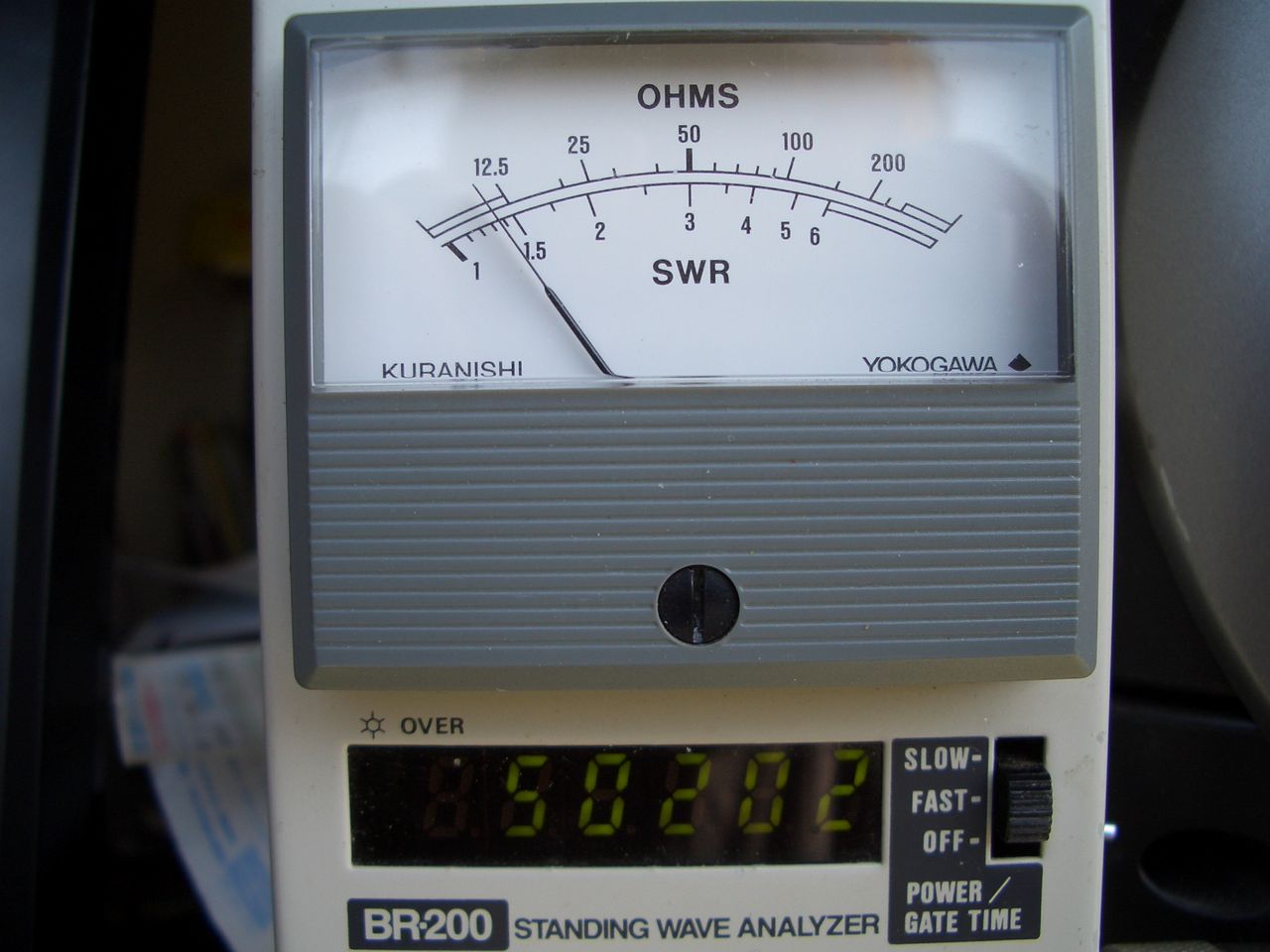

SWR最下点は f=50.202MHｚで
SWR≒1.35
バランなしではまずまずではないかと思います。
このバズーカ用のバランを作製して少し改善したいと思います。

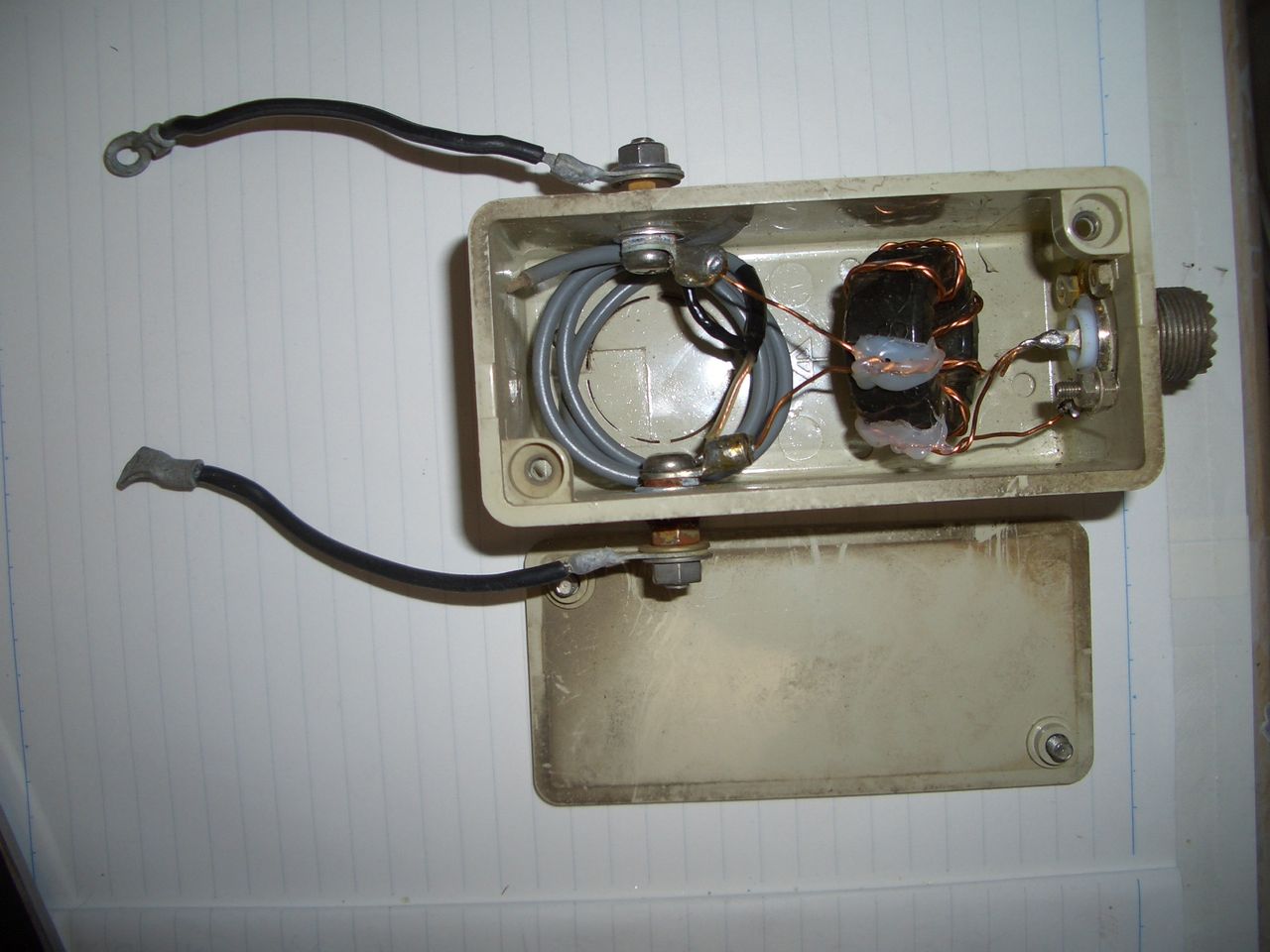

以前作製したバランがあるので、これを少し再生して使いたいと思います。
フロート型バランなので、インピーダンス変換型に変えるかも！
SWRをやはり1.1ぐらいまでは下げたいですよねっ！
錆びがひどく、再生が必要
とにかく、ベランダに設置した状態で、少し運用してみたいのですが、何せコンディションが開いていません。天気は最高なのに残念です。
オープンするのを待つのみですHi !
つづく？
