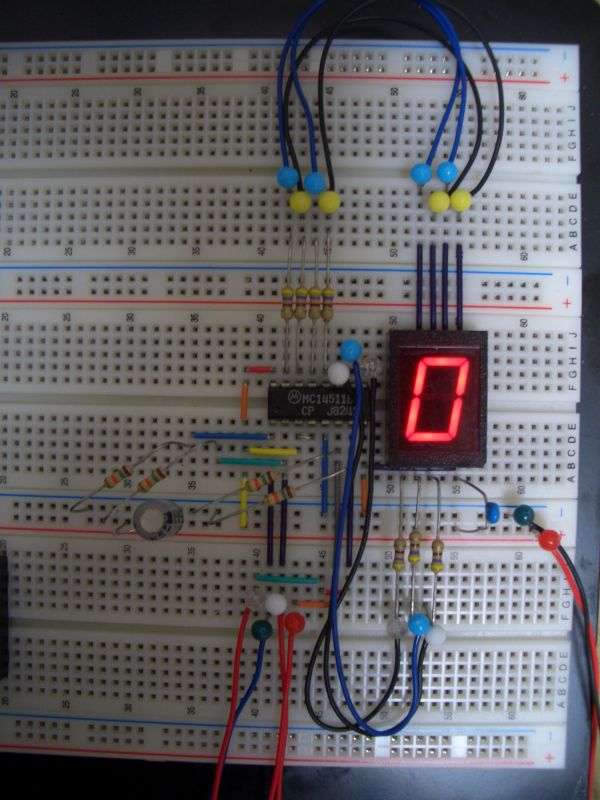

まずブレッドボードで試しに７セグメントＬＥＤを点灯させる回路を作ってみようと思った。前に作成したＲＳ２３２Ｃのシリアル通信のデータ、つまりＰＣから送った数字データをＬＥＤで表示させようという計画である。シリアル通信ではＰＣから数字データを送ってただパソコン画面に送られたデータを表示するというものだった。これをＰＩＣ側につけた7セグメントハードで表示しようということです。ＰＣから送る対象の数字は０から９までと限定しようと思う。10進の数字という事です。16進だとアルファベットとかが入るので今回はＰＩＣ１２Ｆ６７５の８ＰＩＮ中の出力ポートを4個使うことでやってみようと思う。１電源、１グラウンド、４出力ポート、シリアル用２ポート で全ＰＩＮがフル稼働だ。今回はＡ／Ｄコンバータは使わない。８ピンしかないので、7セグメント表示部はハードに任せることにしたわけです。この回路は4ビットで０から９までの表示を使い、後は使いません。ということで、ブレッドボードに作成した7セグメントＬＥＤの表示部の写真を示します。
先に作成したジャンパーコードもふんだんに使って作成しました。使用した7セグメントＬＥＤはカソードコモンの東芝ＴＬＲ308です。表示用ゲートＩＣはモトローラのMC14511Bと手持ちのゲートＩＣです。入力ポートは必ずグランドに10数キロオームでプルダウンする必要がありました。プルダウン抵抗がないとＬＥＤ表示が入力端子にのるノイズで不安定になり使い物にならない状態となります。必ずつけます。作成後の確認で4ビットの入力端子の下位から順番に”Ｈ”レベルを印加していくと1->２->４->８と表示され正常に動いているのが確認できました。
先に作成したジャンパーコードもふんだんに使って作成しました。使用した7セグメントＬＥＤはカソードコモンの東芝ＴＬＲ308です。表示用ゲートＩＣはモトローラのMC14511Bと手持ちのゲートＩＣです。入力ポートは必ずグランドに10数キロオームでプルダウンする必要がありました。プルダウン抵抗がないとＬＥＤ表示が入力端子にのるノイズで不安定になり使い物にならない状態となります。必ずつけます。作成後の確認で4ビットの入力端子の下位から順番に”Ｈ”レベルを印加していくと1->２->４->８と表示され正常に動いているのが確認できました。ハードの次はソフトウェアです。今回はほとんどがソフトウェアがウェイトを占める。表示部はできたから4ポートに数字にあわせたデータを送るソフトウェアを組むということです。先の２３２Ｃのシリアル通信のソフトウェアを改良します。その前にチェック用のＰＩＣの回路を新たにブレッドボードに組む必要がありました。なので今から組みます。ハードとの接続前に出力はＬＥＤ表示の4ポートとしておきます。ソフトができたらＬＥＤを7セグメント表示回路の4入力ポートとつないで完了というもくろみですが．．．．．．どうなることやら？
